Wyłącznik nadprądowy 400V 10kA, 2-bieg., C, 20A | 5SL4220-7 Siemens

Alternatywny kod produktu: 5SL42207

Opis i Kluczowe Cechy

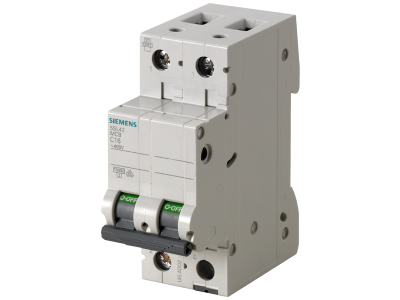

Wyłącznik nadprądowy Siemens SENTRON 5SL4220-7 to 2-biegunowe urządzenie ochronne o prądzie znamionowym 20A i charakterystyce C, zaprojektowane do pracy w sieciach 400V AC. Dzięki zdolności wyłączania zwarciowej do 10kA skutecznie chroni przewody i odbiorniki przed skutkami przeciążeń i zwarć. Montaż bez użycia narzędzi oraz możliwość zasilania przez tylną szynę zbiorczą przyspieszają instalację w rozdzielnicach.

• Prąd znamionowy 20A: Zabezpiecza obwody o umiarkowanym obciążeniu, np. gniazda wtyczkowe, oświetlenie lub urządzenia AGD, bez ryzyka wyłączeń podczas normalnej pracy.
• Charakterystyka C (5-10x I_n): Dopuszcza chwilowe prądy rozruchowe silników i transformatorów, jednocześnie szybko reagując na zwarcia – idealna do obwodów z obciążeniami indukcyjnymi.
• Zdolność wyłączania 10kA (400V): Gwarantuje bezpieczne przerwanie prądu zwarciowego o wartości do 10 kA, chroniąc instalację i urządzenia przed uszkodzeniem termicznym i dynamicznym.
• 2 bieguny (L+N): Odpowiedni do ochrony jednofazowych obwodów w sieciach TN, TT – rozłącza obydwa przewody fazowy i neutralny dla pełnego bezpieczeństwa.
• Montaż bez narzędzi: Szybkie zatrzaskiwanie na szynę TH35 (DIN) i okablowanie przez tylną szynę zbiorczą skraca czas instalacji i eliminuje ryzyko błędów montażowych.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SL4220-7 spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE, co potwierdza jego bezpieczeństwo, niezawodność i zgodność z obowiązującymi przepisami w zakresie ochrony przeciwporażeniowej i pożarowej. Produkt jest przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Uniwersalna ochrona obwodów odbiorczych w budynkach mieszkalnych, biurowych i użyteczności publicznej. Wyłącznik sprawdza się wszędzie tam, gdzie wymagana jest charakterystyka C – a więc w obwodach z urządzeniami generującymi udary prądowe podczas rozruchu.

• Zabezpieczenie obwodów gniazd wtyczkowych i odbiorników przenośnych w mieszkaniach oraz biurach.
• Ochrona linii oświetleniowych, w tym opraw LED i świetlówek, przed skutkami zwarć.
• Zabezpieczanie obwodów silników małej mocy, pomp, wentylatorów i klimatyzatorów – charakterystyka C toleruje prąd rozruchu.
• Instalacja w rozdzielnicach głównych i podrozdzielnicach jako element ochrony przeciwprzeciążeniowej i zwarciowej w budynkach wielorodzinnych i komercyjnych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy – zatrzaskuje się bez użycia narzędzi. Przewody zasilające i odchodzące należy podłączyć zgodnie z oznaczeniami na obudowie, dobierając ich przekrój do prądu znamionowego 20A (zalecany przekrój 1,5-4 mm² Cu). Moment dokręcania zacisków należy stosować według dokumentacji producenta. Tylną szynę zbiorczą (opcjonalnie) można wsunąć w specjalny zaczep, co ułatwia zasilanie grupy wyłączników. Przed każdym włączeniem sprawdzić poprawność połączeń.

FAQ

• Czy wyłącznik nadprądowy 5SL4220-7 jest przystosowany do montażu na szynie DIN? Tak, wyłącznik zatrzaskuje się na szynie TH35 (DIN) bez konieczności użycia narzędzi, co przyspiesza instalację w standardowej rozdzielnicy.
• Jaka jest charakterystyka wyzwalania i do jakich obciążeń jest zalecana? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie 5-10 razy większym od prądu znamionowego. Jest przeznaczona do obwodów z urządzeniami o podwyższonym prądzie rozruchu, np. silników, transformatorów, agregatów chłodniczych.
• Jakie napięcie i prąd zwarciowy obsługuje ten wyłącznik? Napięcie znamionowe izolacji wynosi 400V AC, a zdolność wyłączania zwarciowego to 10kA. Oznacza to, że urządzenie bezpiecznie przerwie prąd zwarciowy do 10 000 amperów przy napięciu 400V.
