Wyłącznik nadprądowy 10kA 2P C 16A MCB | NCN216 Hager

Opis i Kluczowe Cechy

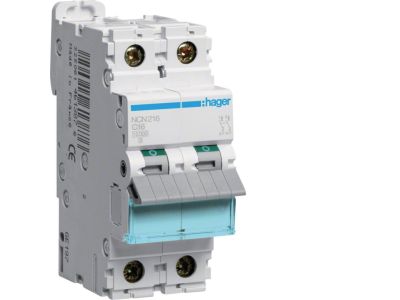

Wyłącznik nadprądowy MCB oznaczony symbolem NCN216 to dwubiegunowe (2P) zabezpieczenie o prądzie znamionowym 16 A i charakterystyce wyzwalania C. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć o dużym potencjale energetycznym, minimalizując ryzyko uszkodzenia przewodów i odbiorników. Urządzenie przeznaczone jest do montażu w rozdzielnicach na szynie TH35 (modułowa szerokość 2 moduły, zgodnie ze standardem DIN).

• Prąd znamionowy 16 A: Pozwala na bezpieczne zasilanie obwodów o średnim obciążeniu, np. gniazd wtyczkowych, oświetlenia czy małych urządzeń AGD, bez ryzyka przeciążenia styków.
• Charakterystyka C: Zaprojektowana do obwodów z odbiornikami o charakterze indukcyjnym (silniki, transformatory) – wytrzymuje krótkotrwałe prądy rozruchowe, jednocześnie szybko wyłączając przy zwarciu.
• Zdolność zwarciowa 10 kA: Gwarantuje niezawodne przerwanie prądu zwarciowego do 10 000 A, co jest typowe dla rozdzielnic głównych w budynkach mieszkalnych i komercyjnych.
• Konstrukcja 2-biegunowa (2P): Umożliwia jednoczesne odłączenie fazy i przewodu neutralnego w układach jednofazowych (L+N) lub dwóch faz w układach trójfazowych, zwiększając bezpieczeństwo podczas prac serwisowych.
• Symbol NCN216: Łatwa identyfikacja produktu w systemach katalogowych i magazynowych, co przyspiesza dobór i zamawianie.

Zgodność z Normami

Wyłącznik nadprądowy NCN216 spełnia wymagania europejskich norm dla aparatury modułowej. Został zaprojektowany zgodnie z aktualnymi standardami bezpieczeństwa i posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik MCB z charakterystyką C i prądem 16 A znajduje szerokie zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz lekkiego przemysłu. Sprawdza się wszędzie tam, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem przy jednoczesnej tolerancji na prądy rozruchowe.

• Zabezpieczenie obwodów gniazd wtyczkowych w pomieszczeniach mieszkalnych i biurowych – obciążenie do 16 A.
• Ochrona linii zasilających małe silniki (np. wentylatory, pompy) oraz transformatory – charakterystyka C dopuszcza chwilowe przeciążenia.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie nadprądowe odbiorników o umiarkowanym prądzie rozruchowym.
• Element systemu selektywności w instalacjach wielopoziomowych – odpowiednio dobrane prądy i charakterystyki zapewniają wyłączenie tylko uszkodzonego obwodu.

Wskazówki Montażowe

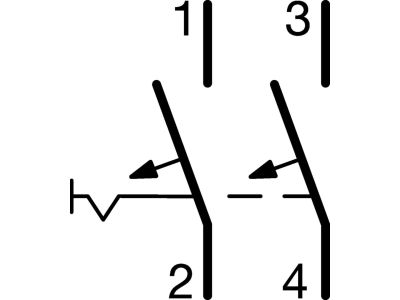

Montaż wyłącznika nadprądowego NCN216 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Po zatrzaśnięciu na szynie należy podłączyć przewody zgodnie ze schematem – przekrój żyły dobierz do prądu znamionowego 16 A (zalecany 1,5–2,5 mm² w zależności od długości i warunków). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (zwykle około 2–3 Nm). Po zakończeniu montażu sprawdź poprawność działania testerem wyłączników różnicowoprądowych i wykonaj pomiary rezystancji izolacji.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika NCN216? Zdolność zwarciowa wynosi 10 kA – oznacza to, że wyłącznik bezpiecznie przerwie prąd zwarciowy do 10 000 A, co jest typowe dla warunków w rozdzielnicach głównych budynków.
• Do jakich obwodów najlepiej stosować charakterystykę C? Charakterystyka C (wyzwalanie przy prądzie 5–10-krotności prądu znamionowego) jest przeznaczona do obwodów z odbiornikami o znacznym prądzie rozruchowym, np. silniki, pompy, sprężarki, transformatory. Nie zaleca się jej do obwodów czysto rezystancyjnych, gdzie lepsza będzie charakterystyka B.
• Czy wyłącznik ten może być używany jako główne zabezpieczenie w mieszkaniu? Tak, dla obwodów o prądzie do 16 A. W przypadku większego zapotrzebowania należy zastosować wyłącznik o wyższym prądzie znamionowym (np. 25 A, 40 A) odpowiednio do mocy przyłączeniowej. Zawsze należy skonsultować dobór z projektantem instalacji.
