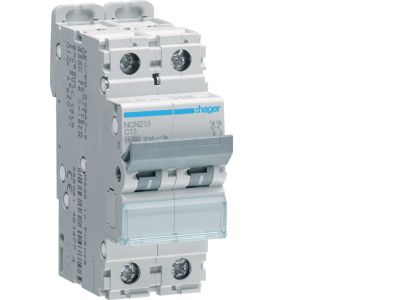

Wyłącznik nadprądowy 10kA 2P C 13A MCB | NCN213 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB o symbolu NCN213 to dwubiegunowe zabezpieczenie o prądzie znamionowym 13 A i charakterystyce C, wyposażone w zdolność wyłączania zwarciowego do 10 kA. Dzięki wysokiej zwarciowej zdolności łączeniowej zapewnia skuteczną ochronę instalacji nawet w przypadku wystąpienia silnych zwarć, minimalizując ryzyko uszkodzenia przewodów i odbiorników.

• Prąd znamionowy 13 A: odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu, takich jak gniazda wtykowe w budynkach mieszkalnych i lekkim przemyśle.
• Charakterystyka C: wyzwalanie przy prądzie 5–10-krotności prądu znamionowego – dedykowane do odbiorników o podwyższonym prądzie rozruchu (silniki, transformatory, żarówki halogenowe).
• Zdolność wyłączania zwarciowego 10 kA: bezpieczne przerwanie prądu zwarciowego do 10 000 A, co spełnia wymagania typowych instalacji rozdzielczych.
• 2 bieguny (2P): jednoczesne rozłączanie obu przewodów fazowych (L1, L2) lub fazy i neutralnego w układzie TN, co zwiększa bezpieczeństwo serwisowe.
• Kompatybilność z szyną TH35: szybki montaż i demontaż na standardowej szynie 35 mm w rozdzielnicach.

Zgodność z Normami

Wyłącznik nadprądowy NCN213 został zaprojektowany zgodnie z europejskimi normami dotyczącymi aparatury modułowej oraz posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe oznaczenia normatywne znajdują się na etykiecie produktu i w oficjalnej dokumentacji producenta.

Zastosowanie

Dzięki charakterystyce C i prądowi 13 A wyłącznik ten sprawdza się w obwodach, w których występują obciążenia o charakterze indukcyjnym lub rozruchowym. Znajduje zastosowanie w instalacjach budynków mieszkalnych, biurowych oraz w lekkim przemyśle.

• Zabezpieczanie obwodów gniazd wtykowych ogólnego przeznaczenia (np. w kuchniach, warsztatach).
• Ochrona linii zasilających silniki małej i średniej mocy (pompy, wentylatory, sprężarki).
• Zasilanie odbiorników z transformatorami lub dławikami (oświetlenie LED z przetwornicami, sterowniki PLC).
• Wykorzystanie w rozdzielnicach podrzędnych w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NCN213 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 13 A zgodnie z normami instalacyjnymi. Dokręcanie śrub zacisków wykonać momentem podanym w dokumentacji producenta – zwykle jest to wartość w zakresie 2–3 Nm, jednak zawsze należy sprawdzić oznaczenia na obudowie lub załączonej instrukcji.

FAQ

• Jaka jest różnica między charakterystyką C a B? Charakterystyka C wyzwala przy prądzie 5–10-krotności prądu znamionowego, charakterystyka B przy 3–5-krotności. C jest zatem odpowiednia dla obwodów z wyższym prądem rozruchowym (silniki, transformatory), natomiast B stosuje się głównie do ochrony przewodów przy obciążeniach rezystancyjnych lub małym rozruchu.
• Czy wyłącznik nadprądowy NCN213 nadaje się do ochrony przed porażeniem? Wyłącznik nadprądowy nie spełnia funkcji różnicowoprądowej. Chroni przed skutkami przeciążenia i zwarcia, ale nie wykrywa prądów upływowych. W celu ochrony przeciwporażeniowej należy zastosować wyłącznik różnicowoprądowy (RCD) w odpowiedniej konfiguracji.
• Jaką szerokość modułu ma ten wyłącznik? Standardowa szerokość dwubiegunowego wyłącznika nadprądowego wynosi 2 moduły (36 mm) dla aparatury modułowej montowanej na szynie TH35, co jest typowe dla produktów tej klasy. Dokładny wymiar podany jest w karcie katalogowej producenta.
