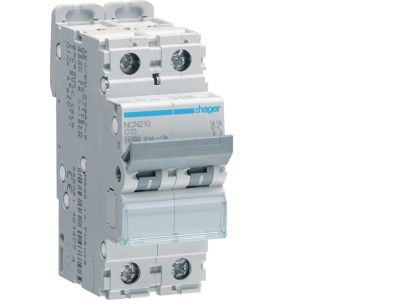

Wyłącznik nadprądowy 10kA 2P C 10A MCB | NCN210 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NCN210 to 2-biegunowy aparat modułowy typu MCB o charakterystyce C, prądzie znamionowym 10A i zdolności zwarciowej 10kA. Zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć. Przeznaczony do montażu w rozdzielnicach na szynie TH35.

• Zdolność zwarciowa 10 kA: gwarantuje bezpieczne wyłączenie prądów zwarciowych w instalacjach o znacznej mocy zwarciowej, minimalizując ryzyko uszkodzeń i pożaru.
• 2 bieguny (2P): umożliwia jednoczesne rozłączanie obu przewodów fazowych, co zwiększa bezpieczeństwo i izolację obwodu.
• Charakterystyka C: dostosowana do obciążeń o umiarkowanym prądzie rozruchowym (np. silniki, transformatory) – wyzwala w zakresie 5–10 krotności prądu znamionowego, zapobiegając zbędnym zadziałaniom.
• Prąd znamionowy 10 A: odpowiedni do zabezpieczania obwodów gniazd wtyczkowych, oświetlenia oraz odbiorników o sumarycznym prądzie nieprzekraczającym 10 A.
• Budowa modułowa: szerokość jednego modułu (17,5 mm) zgodna ze standardem DIN – ułatwia zabudowę w rozdzielnicach i szybką rozbudowę.

Zgodność z Normami

Wyłącznik nadprądowy NCN210 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE. Produkcja odbywa się zgodnie z procedurami zapewniającymi niezawodność i zgodność z obowiązującymi standardami dla aparatury modułowej.

Zastosowanie

Wyłącznik NCN210 znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem. Sprawdza się zarówno w obiektach mieszkalnych, jak i komercyjnych oraz lekkim przemyśle.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w domach oraz biurach.
• Zabezpieczenie linii zasilających urządzenia AGD i małe silniki.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach użyteczności publicznej.
• Element instalacji tymczasowych (np. place budowy) przy zachowaniu odpowiednich warunków środowiskowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP, po odłączeniu napięcia i upewnieniu się, że obwód jest beznapięciowy. Urządzenie należy osadzić na szynie DIN TH35 (35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 10 A i warunków instalacji. Moment dokręcania zacisków oraz długość odizolowania przewodów stosować zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność połączeń i wykonać próbę zadziałania wyłącznika.

FAQ

• Jaką funkcję pełni charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyzwalanie magnetyczne następuje przy prądzie 5–10 razy większym od prądu znamionowego (50–100 A). Jest to rozwiązanie dla obciążeń o podwyższonym prądzie rozruchowym, np. silników i transformatorów, zapobiegające niepotrzebnym wyłączeniom.
• Czy wyłącznik NCN210 nadaje się do montażu na szynie DIN? Tak, aparat ma standardową szerokość modułu 17,5 mm (2 moduły dla wersji 2P) i jest przystosowany do montażu na szynie TH35. Zapewnia to szybki i stabilny montaż w rozdzielnicach modułowych.
• Jaka jest zdolność zwarciowa wyłącznika i dlaczego jest ważna? Zdolność zwarciowa 10 kA oznacza, że wyłącznik może bezpiecznie przerwać prąd zwarciowy do 10 000 A. Jest to istotne w instalacjach o wysokiej mocy zwarciowej, np. w pobliżu transformatora, aby uniknąć uszkodzenia aparatu i ryzyka pożaru.
