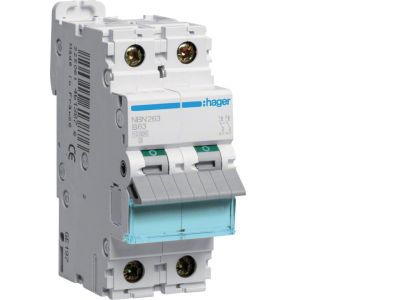

Wyłącznik nadprądowy 10kA 2P B 63A MCB | NBN263 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB (Miniature Circuit Breaker) oznaczony symbolem NBN263 to dwubiegunowy aparat modułowy o prądzie znamionowym 63 A i charakterystyce wyzwalania B. Dzięki zdolności wyłączania 10 kA skutecznie przerywa prądy zwarciowe, chroniąc instalację i odbiorniki. Przeznaczony do montażu w rozdzielnicach na szynie TH35.

• Prąd znamionowy 63 A: Zabezpiecza obwody o znacznym obciążeniu, zapobiegając przegrzaniu przewodów i odbiorników.
• Charakterystyka B: Gwarantuje szybkie wyzwalanie przy prądach od 3 do 5 krotności prądu znamionowego – idealna do obwodów rezystancyjnych, takich jak oświetlenie i gniazda wtyczkowe.
• Dwubiegunowość (2P): Obejmuje ochronę obu biegunów (fazy i przewodu neutralnego), co zwiększa bezpieczeństwo w instalacjach jednofazowych.
• Zdolność wyłączania 10 kA: Zapewnia skuteczne przerywanie prądów zwarciowych nawet w sieciach o dużej mocy zwarciowej, chroniąc dalsze elementy rozdzielnicy.
• Symbol NBN263: Kompaktowa konstrukcja modułowa ułatwia montaż i wymianę w standardowych rozdzielnicach.

Zgodność z Normami

Wyłącznik nadprądowy NBN263 został zaprojektowany zgodnie z obowiązującymi normami międzynarodowymi i europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania dyrektywy niskonapięciowej (LVD), co gwarantuje bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Dzięki charakterystyce B i wysokiej zdolności wyłączania wyłącznik nadprądowy NBN263 znajduje zastosowanie w różnorodnych instalacjach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie odbiorników o charakterze rezystancyjnym, takich jak grzejniki elektryczne, bojlery czy piece akumulacyjne.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w lekkim przemyśle oraz instalacjach komercyjnych.
• Ochrona obwodów automatyki budynkowej i systemów sterowania z odbiornikami o niskim prądzie rozruchowym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami (np. 16 mm² dla miedzi). Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik nadprądowy NBN263 ma podświetlenie? Nie, model NBN263 jest wyłącznikiem nadprądowym bez wskaźnika podświetlenia. Sygnalizację zadziałania zapewnia mechaniczny wskaźnik (flag) na obudowie.
• Jaki jest stopień ochrony tego wyłącznika? Standardowo aparatura modułowa tego typu posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części pod napięciem palcami, pod warunkiem montażu w rozdzielnicy.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka B (3–5×In) jest przeznaczona do obwodów rezystancyjnych o niskich prądach rozruchowych. Charakterystyka C (5–10×In) do obwodów z niewielkimi silnikami, a D (10–20×In) do obciążeń o wysokim prądzie rozruchowym, jak transformatory czy duże silniki.
