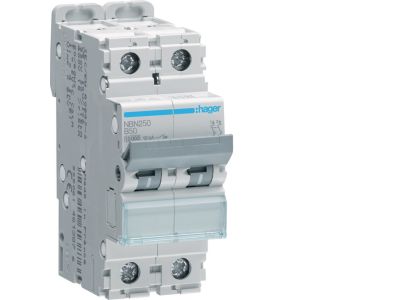

Wyłącznik nadprądowy 10kA 2P B 50A MCB | NBN250 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) oznaczony symbolem NBN250 to dwubiegunowe zabezpieczenie o prądzie znamionowym 50 A i charakterystyce B. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę instalacji i odbiorników w przypadku zwarcia. Urządzenie montowane jest na szynie TH35, co ułatwia integrację z rozdzielnicą.

• Prąd znamionowy 50 A: Zabezpiecza obwody o znacznym obciążeniu, np. linie zasilające gniazda czy grupy odbiorników, bez ryzyka wyzwalania przy normalnej pracy.
• Charakterystyka B: Wyzwala przy prądzie 3–5-krotności prądu znamionowego – idealna do obwodów o charakterze rezystancyjnym i niewielkim prądzie rozruchowym (oświetlenie, gniazda).
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne wyłączenie prądów zwarciowych do 10 kA, chroniąc przewody i aparaturę przed uszkodzeniem.
• 2 bieguny (2P): Przeznaczony do jednoczesnego przerywania przewodu fazowego i neutralnego w instalacjach jednofazowych, zwiększając bezpieczeństwo.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza oznakowanie CE. Zastosowano standardowe rozwiązania konstrukcyjne zgodne z regułami branży elektrycznej.

Zastosowanie

Wyłącznik nadprądowy NBN250 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych i lekkiego przemysłu. Służy do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć.

• Zabezpieczenie linii oświetleniowych w instalacjach domowych i biurowych.
• Ochrona gniazd wtykowych i obwodów zasilających urządzenia o małym prądzie rozruchowym.
• Stosowanie w podrozdzielnicach i tablicach mieszkaniowych jako element zabezpieczenia nadprądowego.
• Zabezpieczanie obwodów sterowania (np. zasilanie styczników) przy zastosowaniu odpowiednio dobranego przekroju przewodów.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Wyłącznik należy zamontować na szynie DIN TH35, upewniając się, że zatrzask jest prawidłowo zablokowany. Momenty dokręcania zacisków i przekrój przyłączanych przewodów dobierz zgodnie z dokumentacją techniczną oraz obowiązującymi normami (zalecany przekrój dla prądu 50 A > 10 mm² w zależności od materiału i sposobu ułożenia).

FAQ

• Jaki jest prąd znamionowy wyłącznika NBN250? Prąd znamionowy wynosi 50 A. Parametr ten określa maksymalne obciążenie ciągłe, przy którym wyłącznik nie wyzwala.
• Co oznacza charakterystyka B w tym wyłączniku? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie 3–5 krotności prądu znamionowego (150–250 A). Jest to rozwiązanie zalecane do obwodów o charakterze rezystancyjnym bez dużych prądów rozruchowych.
• Ile biegunów ma wyłącznik NBN250 i jaki jest ich zakres pracy? Wyłącznik jest dwubiegunowy (2P). Zabezpiecza jednocześnie przewód fazowy i neutralny, co umożliwia stosowanie w jednofazowych obwodach odbiorczych.
