Wyłącznik nadprądowy 10kA 2P B 40A MCB | NBN240 Hager

Opis i Kluczowe Cechy

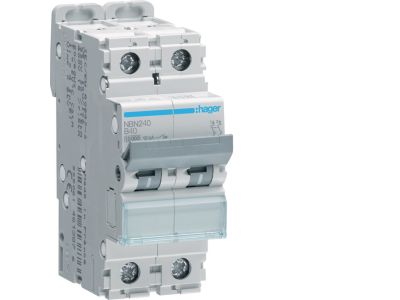

Wyłącznik nadprądowy MCB NBN240 to dwubiegunowe zabezpieczenie o prądzie znamionowym 40 A i charakterystyce wyzwalania B. Zaprojektowany do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć – zdolność zwarciowa 10 kA gwarantuje skuteczne przerwanie obwodu nawet przy wysokich prądach awaryjnych, minimalizując ryzyko uszkodzenia przewodów i odbiorników.

• Prąd znamionowy 40 A: Umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, np. linii gniazd w budynkach mieszkalnych i lekkiego przemysłu.
• Charakterystyka wyzwalania B: Zapewnia szybkie zadziałanie przy prądach zwarciowych dla obwodów o niskich prądach rozruchowych (instalacje oświetleniowe, gniazda ogólnego przeznaczenia).
• Zdolność zwarciowa 10 kA: Wysoka skuteczność wyłączania w przypadku zwarcia, zgodna z wymaganiami dla rozdzielnic głównych i podrozdzielnic.

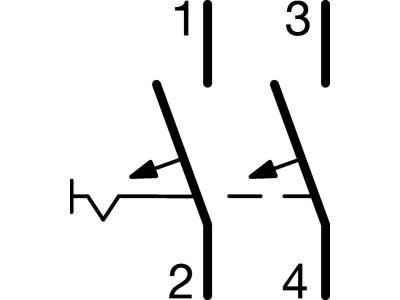

• Konstrukcja 2-biegunowa (2P): Odcinanie jednocześnie przewodu fazowego i neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Trwałość mechaniczna i elektryczna: Produkt przeznaczony do wielokrotnego użytku – po zadziałaniu wystarczy ponownie załączyć dźwignię po usunięciu usterki.

Zgodność z Normami

Wyłącznik nadprądowy NBN240 spełnia wymagania europejskich norm dla wyłączników instalacyjnych (MCB) oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Jego konstrukcja oparta jest na standardzie DIN, co gwarantuje kompatybilność z typowymi rozdzielnicami i szynami TH35.

Zastosowanie

Wyłącznik nadprądowy NBN240 znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagane jest niezawodne zabezpieczenie przed przeciążeniem i zwarciem. Charakterystyka B sprawdza się w obwodach bez znaczących prądów rozruchowych.

• Ochrona linii gniazd wtyczkowych w budynkach mieszkalnych i biurowych
• Zabezpieczenie obwodów oświetlenia ogólnego
• Stosowanie w podrozdzielnicach i rozdzielnicach głównych jako element selektywności
• Instalacje tymczasowe na budowach (przy zachowaniu odpowiednich warunków środowiskowych)

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NBN240 może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymogami norm – dla prądu 40 A zaleca się przekrój minimum 6 mm² (Cu) w zależności od długości i sposobu ułożenia. Dokręcaj zaciski momentem zgodnym z dokumentacją producenta (zwykle 2,0–2,5 Nm). Po zamontowaniu sprawdź poprawność działania poprzez włączenie i wyłączenie dźwigni oraz test przyciskiem „T” (jeśli dostępny) – w modelu NBN240 nie przewidziano przycisku testowego, dlatego weryfikację wykonaj poprzez symulację zadziałania w warunkach laboratoryjnych.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka B wyzwala przy prądzie 3–5 krotności prądu znamionowego, co jest odpowiednie dla obwodów bez dużych prądów rozruchowych (oświetlenie, gniazda). Charakterystyka C (5–10 In) stosowana jest do obwodów z silnikami i transformatorami, a D (10–20 In) do obciążeń o bardzo wysokim prądzie startowym.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W dostarczonych danych nie podano stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy ma IP20, ale szczegółowe informacje należy sprawdzić w karcie katalogowej producenta.
• Czy wyłącznik NBN240 można używać jako głównego wyłącznika prądu? Tak, jako 2-biegunowe zabezpieczenie nadaje się do odłączania obwodu jednofazowego (L+N). Należy jednak pamiętać, że nie zastępuje wyłącznika różnicowoprądowego – do ochrony przeciwporażeniowej wymagany jest dodatkowy RCD.
