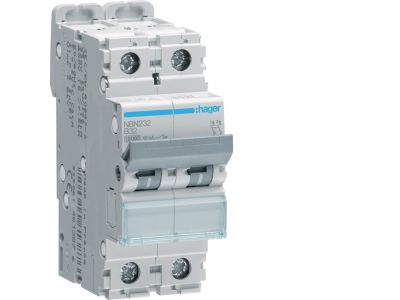

Wyłącznik nadprądowy 10kA 2P B 32A MCB | NBN232 Hager

Opis i Kluczowe Cechy

Symbol NBN232 to wyłącznik nadprądowy (MCB) w wykonaniu dwubiegunowym o charakterystyce B, prądzie znamionowym 32 A i zdolności wyłączania 10 kA. Przeznaczony do ochrony przewodów i odbiorników przed skutkami przeciążeń oraz zwarć w instalacjach niskiego napięcia. Dzięki parametrom 32 A i 10 kA zapewnia bezpieczne odłączanie obwodów o znacznym obciążeniu, minimalizując ryzyko uszkodzenia izolacji i pożaru. Montowany na szynie TH35, standardowo w rozdzielnicach modułowych.

• Prąd znamionowy 32 A: pozwala zabezpieczać obwody o dużym zapotrzebowaniu mocy, np. linie kuchenne, grzałki czy silniki małej mocy, bez ryzyka przegrzania styków.
• Zdolność wyłączania 10 kA: gwarantuje skuteczne i bezpieczne przerwanie prądu zwarciowego nawet w sieciach o wysokiej mocy zwarciowej, chroniąc aparaturę i instalację.
• Charakterystyka B (3–5 In): dedykowana do obwodów o obciążeniu rezystancyjnym i małym prądzie rozruchowym, zapewniając szybkie wyłączenie przy zwarciu bez zbędnych zadziałań w czasie normalnej pracy.
• Liczba biegunów 2P: umożliwia jednoczesne odłączenie obu chronionych przewodów (faza + neutralny w układzie jednofazowym lub dwie fazy w sieci 2-fazowej), zwiększając bezpieczeństwo obsługi.
• Montaż na szynie TH35 (DIN): kompatybilność z rozdzielnicami modułowymi, łatwa i szybka instalacja bez użycia narzędzi.

Zgodność z Normami

Wyłącznik nadprądowy NBN232 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie ze standardem DIN dla aparatury modułowej, stosowanej w rozdzielnicach instalacyjnych.

Zastosowanie

Wyłącznik nadprądowy NBN232 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Sprawdza się w obwodach o znacznym obciążeniu, wymagających selektywnej pracy oraz łatwego przywracania zasilania po zadziałaniu.

• Ochrona obwodów odbiorczych w budownictwie mieszkaniowym, biurowym i przemysłowym.
• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielnicach (np. obwody gniazd, oświetlenia, silników małej mocy).
• Stosowany w instalacjach jednofazowych (2P) jako zabezpieczenie przedlicznikowe lub odbiorcze.
• W układach trójfazowych może być używany do ochrony pojedynczych faz (przy odpowiednim doborze liczby biegunów do sieci).

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy z zapewnionym stopniem ochrony co najmniej IP20. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 32 A. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta (zwykle 2–3 Nm). Po zamontowaniu sprawdzić poprawność połączeń i zadziałanie wyzwalaczy.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację stanu? Nie, wyłącznik nadprądowy NBN232 nie posiada elementów sygnalizacyjnych – jest to standardowy MCB bez podświetlenia. Stan załączenia/wyłączenia widoczny jest na dźwigni mechanizmu.
• Jaki jest stopień ochrony wyłącznika? Standardowo dla aparatury modułowej przeznaczonej do montażu w rozdzielnicach przyjmuje się stopień ochrony IP20. Oznacza to ochronę przed dotykiem palcem oraz ciałami stałymi o średnicy ≥12 mm, bez ochrony przed wilgocią.
• Jaka jest krzywa wyzwalania charakterystyki B? Dla charakterystyki B zadziałanie wyłącznika następuje przy prądzie od 3 do 5 krotności prądu znamionowego (3–5 × 32 A = 96–160 A). Zapewnia to szybkie wyłączenie przy zwarciu, a jednocześnie tolerancję na krótkotrwałe przeciążenia (np. rozruch silnika).
