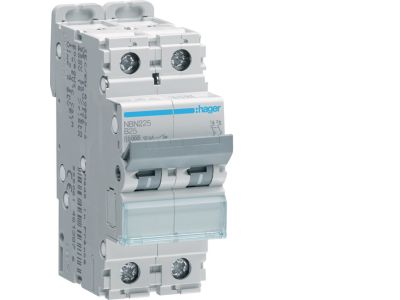

Wyłącznik nadprądowy 10kA 2P B 25A MCB | NBN225 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB oznaczony symbolem NBN225 to dwubiegunowy (2P) aparat modułowy o charakterystyce wyzwalania B i prądzie znamionowym 25 A. Zdolność zwarciowa 10 kA gwarantuje skuteczne przerywanie prądów zwarciowych w typowych instalacjach niskiego napięcia, chroniąc przewody i odbiorniki przed uszkodzeniem. Dzięki kompaktowej obudowie modułowej przeznaczony jest do montażu w rozdzielnicach na szynie TH35.

• Prąd znamionowy 25 A: Zapewnia bezpieczną pracę w obwodach o obciążeniu do 25 A, chroniąc instalację przed przeciążeniem.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych (3–5 In) – idealna do ochrony obwodów z odbiornikami rezystancyjnymi i przewodami o małej długości.
• Zdolność zwarciowa 10 kA: Skutecznie przerywa prądy zwarciowe do 10 kA, minimalizując ryzyko uszkodzenia aparatury i pożaru.
• Dwubiegunowa konstrukcja (2P): Jednoczesne rozłączanie obu biegunów (L+N) w instalacjach jednofazowych, co zwiększa bezpieczeństwo obsługi.
• Zwarta obudowa modułowa: Łatwy montaż w rozdzielnicach na standardowej szynie DIN, oszczędność miejsca w szafie elektrycznej.

Zgodność z Normami

Wyłącznik nadprądowy NBN225 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania bezpieczeństwa stawiane aparaturze modułowej w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy NBN225 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych i lekkiego przemysłu, gdzie wymagane jest niezawodne zabezpieczenie obwodów odbiorczych. Idealnie sprawdza się w ochronie:

• Instalacji oświetleniowych i gniazd wtyczkowych w obiektach komercyjnych.
• Obwodów sterowania i automatyki (np. zasilanie styczników, przekaźników, PLC).
• Zabezpieczeń linii kablowych i przewodów w tablicach rozdzielczych.
• Instalacji tymczasowych (place budowy, imprezy) wymagających szybkiego montażu i demontażu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NBN225 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Aparat należy zamocować na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów powinien być dobrany do prądu znamionowego 25 A (zalecany min. 4 mm² Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed włączeniem napięcia sprawdzić poprawność połączeń i działanie mechanizmu wyzwalacza.

FAQ

• Jaki jest stopień ochrony wyłącznika NBN225? W danych produktu nie podano konkretnej wartości IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy ma stopień ochrony IP20 (ochrona przed dotykiem palcem). Dokładne dane należy sprawdzić w karcie katalogowej producenta.
• Czy wyłącznik nadprądowy 2P może być stosowany w sieciach trójfazowych? Tak, ale tylko do zabezpieczenia obwodów jednofazowych (L+N). W sieciach trójfazowych należy stosować wersje 3P lub 4P. Niniejszy model (2P) przeznaczony jest do instalacji 230 V AC.
• Co oznacza charakterystyka B w tym wyłączniku? Charakterystyka B oznacza, że wyzwalanie zwarciowe następuje przy prądzie 3–5 krotności prądu znamionowego (75–125 A dla modelu 25 A). Jest zalecana do obwodów o niskim prądzie rozruchu (np. oświetlenie, gniazda) i chroni przewody przed przeciążeniem oraz zwarciem.
