Wyłącznik nadprądowy 10kA 2P B 16A MCB | NBN216 Hager

Opis i Kluczowe Cechy

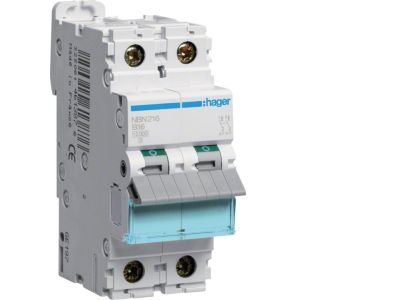

Wyłącznik nadprądowy MCB o symbolu NBN216 to dwubiegunowe urządzenie zabezpieczające o prądzie znamionowym 16 A i charakterystyce B. Przeznaczony do ochrony kabli i przewodów przed skutkami przeciążeń oraz zwarć w instalacjach elektrycznych. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną izolację obwodu w przypadku dużych prądów zwarciowych.

• Prąd znamionowy 16 A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc przewody przed przegrzaniem w wyniku przeciążenia.
• Charakterystyka B: Szybkie wyzwalanie przy prądach od 3 do 5 razy większych od prądu znamionowego – idealne do zabezpieczania obwodów gniazd wtykowych, oświetlenia i odbiorników o charakterze rezystancyjnym.
• Zdolność zwarciowa 10 kA: Wysoka odporność na prądy zwarciowe, co minimalizuje ryzyko uszkodzenia instalacji i zapewnia ciągłość zasilania w obwodzie.
• 2 bieguny (2P): Umożliwia jednoczesne odłączenie fazy i przewodu neutralnego, co jest wymagane w jednofazowych obwodach końcowych.

Zgodność z Normami

Produkt spełnia wymagania aktualnych norm europejskich oraz posiada certyfikat CE. Został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej.

Zastosowanie

Wyłącznik nadprądowy NBN216 znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych, gdzie wymagane jest niezawodne zabezpieczenie obwodów elektrycznych przed przeciążeniem i zwarciem.

• Ochrona obwodów gniazd wtykowych w instalacjach domowych i biurowych.
• Zabezpieczenie linii oświetleniowych, w tym LED i żarowych.
• Ochrona obwodów sterowania – transformatorów, zasilaczy, przekaźników.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych oraz użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy.

Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Dokręć zaciski z momentem zgodnym z dokumentacją producenta, a przekroje przewodów dobierz do obciążalności prądowej obwodu.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, model NBN216 nie jest wyposażony w żadne podświetlenie ani sygnalizację stanu.
• Jaki jest stopień ochrony IP? Dla aparatury modułowej montowanej wewnątrz rozdzielnic standardowo przyjmuje się IP20. Producent nie podał szczegółowego stopnia ochrony dla tego modelu.
• Do jakich obwodów zaleca się charakterystykę B? Charakterystyka B jest zalecana do obwodów, w których spodziewane są niewielkie prądy rozruchowe, takich jak gniazda wtykowe, oświetlenie oraz odbiorniki rezystancyjne (grzejniki, czajniki).
