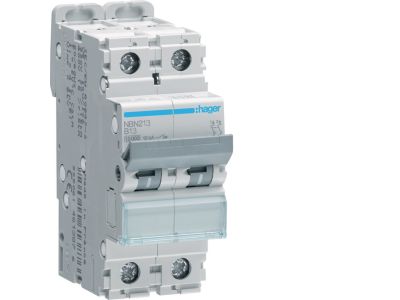

Wyłącznik nadprądowy 10kA 2P B 13A MCB | NBN213 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NBN213 to dwubiegunowy bezpiecznik MCB o prądzie znamionowym 13A i charakterystyce wyzwalania B. Zdolność zwarciowa 10 kA gwarantuje skuteczne przerywanie zwarć w instalacjach przemysłowych i budynkowych. Dzięki dwubiegunowej konstrukcji urządzenie przeznaczone jest do montażu na szynie TH35 w rozdzielnicach.

• Prąd znamionowy 13 A: odpowiedni do zabezpieczania obwodów odbiorczych o obciążeniu do 13 amperów, np. gniazd wtyczkowych, oświetlenia.
• Charakterystyka B: szybkie wyzwalanie przy prądach zwarciowych w zakresie 3-5 In, zalecana do obwodów z urządzeniami elektronicznymi i rezystancyjnymi bez dużych prądów rozruchowych.
• Zdolność zwarciowa 10 kA: zapewnia bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych, zwiększając trwałość instalacji.
• Dwubiegunowa konstrukcja (2P): jednoczesne odłączenie przewodu fazowego i neutralnego (lub dwóch faz), co podnosi bezpieczeństwo.
• Montaż na szynie DIN TH35: szybki i pewny montaż w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy NBN213 spełnia wymagania europejskich norm bezpieczeństwa (znak CE). Jest zgodny z ogólnymi standardami dla wyłączników nadprądowych MCB, co potwierdza jego niezawodność i bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik NBN213 znajduje zastosowanie w rozdzielnicach jako zabezpieczenie przewodów i odbiorników w obwodach jednofazowych i dwufazowych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie odbiorników rezystancyjnych, takich jak grzejniki, piece elektryczne.
• Stosowanie w instalacjach automatyki budynkowej przy małych obciążeniach.
• Ochrona obwodów sterowania w szafach sterowniczych (np. zasilanie PLC, przekaźników).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową – dla prądu 13 A zaleca się przewód o przekroju min. 1,5 mm². Momenty dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Ile biegunów ma wyłącznik NBN213? Jest to wyłącznik dwubiegunowy (2P), umożliwiający jednoczesne rozłączanie dwóch przewodów (np. fazy i neutralnego).
• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B – wyzwalanie przy prądzie zwarciowym w zakresie 3-5 krotności prądu znamionowego. Stosowana głównie do obwodów bez dużych prądów rozruchowych.
• Jaką zdolność zwarciową ma model NBN213? Zdolność zwarciowa wynosi 10 kA, co zapewnia bezpieczne przerwanie prądu zwarciowego o wartości do 10 000 A.
