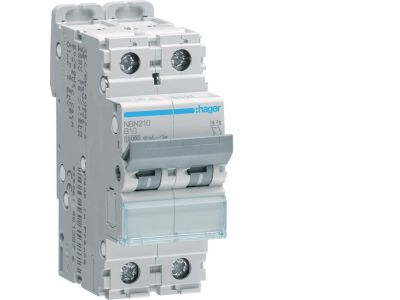

Wyłącznik nadprądowy 10kA 2P B 10A MCB | NBN210 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NBN210 to modułowe urządzenie ochronne przeznaczone do zabezpieczania kabli i przewodów przed skutkami zwarć oraz przeciążeń w instalacjach elektrycznych. Dwu biegunowa konstrukcja (2P) w charakterystyce B pozwala na selektywne odłączanie obwodu przy prądzie znamionowym 10 A, a zdolność wyłączania zwarciowego na poziomie 10 kA gwarantuje bezpieczne przerwanie nawet bardzo dużych prądów zwarciowych. Urządzenie montowane jest na szynę TH35 (DIN) w rozdzielnicach mieszkaniowych i przemysłowych.

• Prąd znamionowy 10 A: Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i innych odbiorników o sumarycznym obciążeniu do 10 A – zapobiega przegrzaniu przewodów i uszkodzeniu izolacji.
• Charakterystyka wyzwalania B: Wyłącza obwód przy prądzie od 3 do 5 razy większym od prądu znamionowego (30–50 A), co zapewnia szybką ochronę przy niewielkich przeciążeniach i zwarciu, szczególnie w instalacjach z odbiornikami o charakterze rezystancyjnym (np. żarówki, grzejniki).
• Zdolność wyłączania zwarciowego 10 kA: Bezpieczne przerwanie prądu zwarciowego do 10 000 A – wysoki margines bezpieczeństwa nawet w sieciach o dużym prądzie zwarcia (np. w pobliżu transformatora).
• Liczba biegunów 2P: Dwa bieguny (faza + N) umożliwiają jednoczesne rozłączenie przewodu fazowego i neutralnego – zwiększa bezpieczeństwo podczas prac serwisowych i eliminuje ryzyko pozostawienia napięcia na przewodzie neutralnym.

Zgodność z Normami

Wyłącznik nadprądowy NBN210 spełnia wymagania obowiązujących norm europejskich (seria EN 60898) oraz posiada certyfikat CE. Gwarantuje to zgodność z dyrektywami Unii Europejskiej oraz bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik NBN210 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych oraz lekkiego przemysłu. Chroni obwody przed przeciążeniem i zwarciem, zapewniając ciągłość zasilania i bezpieczeństwo instalacji.

• Zabezpieczenie obwodów oświetleniowych (lampy, oprawy LED, świetlówki) w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona gniazd wtykowych ogólnego przeznaczenia (np. w pokojach, biurach) przed zwarciem spowodowanym uszkodzeniem sprzętu.
• Zabezpieczenie linii zasilających urządzenia małej mocy (sterowniki, zasilacze, pompy) w instalacjach przemysłowych i gospodarstwach domowych.
• Stosowanie w rozdzielnicach mieszkaniowych jako zabezpieczenie przedlicznikowe i odbiorcze w obwodach 1-fazowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NBN210 powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobrać zgodnie z obciążalnością prądową (dla prądu 10 A zalecany przekrój min. 1,5 mm² Cu). Momenty dokręcania zacisków oraz sposób podłączenia należy stosować zgodnie z dokumentacją producenta dołączoną do wyłącznika.

FAQ

• Czy wyłącznik NBN210 nadaje się do ochrony silników? Charakterystyka B jest zalecana głównie do obwodów rezystancyjnych i oświetleniowych. W przypadku silników, które generują duży prąd rozruchowy, lepiej zastosować charakterystykę C lub D – w takiej sytuacji NBN210 może zadziałać nieprawidłowo przy rozruchu.
• Jaki jest stopień ochrony IP wyłącznika? Producent nie podaje konkretnej wartości IP dla samego wyłącznika. Podobnie jak większość aparatury modułowej montowanej wewnątrz rozdzielnicy, nie jest on przystosowany do pracy w warunkach wilgoci i zapylenia – wymaga obudowy o odpowiednim stopniu ochrony (np. IP40, IP65).
• Czy wyłącznik można stosować w instalacjach trójfazowych? NBN210 jest wyłącznikiem 2-biegunowym i przeznaczony jest wyłącznie do obwodów jednofazowych (L+N). W instalacjach trójfazowych należy stosować wyłączniki 3- lub 4-biegunowe.
