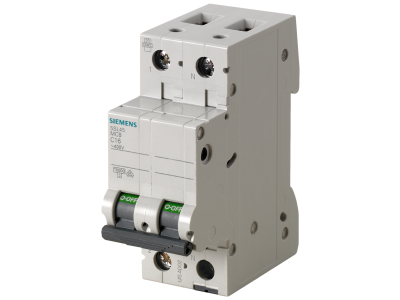

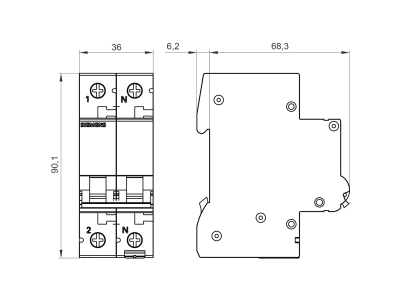

Wyłącznik nadprądowy 230V 10kA, 1+N-bieg., C, 20A | 5SL4520-7 Siemens

Alternatywny kod produktu: 5SL45207

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SL4520-7 (1+N-biegunowy, charakterystyka C, prąd znamionowy 20 A) to profesjonalne zabezpieczenie obwodów jednofazowych w instalacjach budynków mieszkalnych i użytkowych. Urządzenie łączy niezawodną ochronę przeciwzwarciową i przeciążeniową z wygodą montażu bez użycia narzędzi oraz możliwością szybkiego okablowania przez tylną szynę zbiorczą.

• Prąd znamionowy 20 A (charakterystyka C): Zabezpiecza obwody przed przeciążeniem i zwarciem, a charakterystyka C zapewnia selektywne wyzwalanie w obwodach z odbiornikami o umiarkowanym prądzie rozruchu (np. małe silniki, agregaty chłodnicze).
• Zdolność zwarciowa 10 kA (wg IEC/EN 60898-1): Gwarantuje bezpieczne wyłączenie prądów zwarciowych do 10 000 A w sieci 230 V, chroniąc instalację i odbiorniki przed uszkodzeniem.
• Wersja 1+N (ochrona przewodu fazowego i neutralnego): Łączy wyłączanie bieguna fazowego oraz rozłączanie przewodu neutralnego, zapewniając kompletne odcięcie obwodu przy zwarciu oraz ułatwiając prace serwisowe.
• Montaż i demontaż bez użycia narzędzi: Klikowy system mocowania na szynie TH35 (DIN) skraca czas instalacji i ułatwia wymianę bez konieczności odkręcania śrub.
• Okablowanie zasilania przez tylną szynę zbiorczą: Umożliwia szybkie i uporządkowane rozprowadzenie przewodów zasilających, zmniejszając liczbę połączeń i ryzyko błędów montażowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (seria IEC/EN 60898) oraz posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Gwarantuje to bezpieczną eksploatację w standardowych instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy 5SL4520-7 przeznaczony jest do ochrony końcowych obwodów odbiorczych w budynkach mieszkalnych, biurowych i usługowych. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w mieszkaniach i domach jednorodzinnych – prąd 20 A i charakterystyka C odpowiadają typowym obciążeniom domowym.
• Zabezpieczenie linii zasilających odbiorniki o umiarkowanym prądzie rozruchu (np. małe pompy, wentylatory, kompresory) – selektywność wyzwalania zapobiega zbędnym wyłączeniom.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej (szkoły, biura, sklepy) jako element ochrony przeciwzwarciowej i przeciążeniowej w obwodach jednofazowych.
• Montaż w rozdzielnicach mieszkaniowych z możliwością rozbudowy o akcesoria (np. łączniki pomocnicze) – szeroka gama dodatków umożliwia rozszerzenie funkcji monitorowania i sygnalizacji.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP co najmniej IP2X (typowe dla aparatury modułowej). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (dla obwodu 20 A zalecany przekrój minimum 2,5 mm² Cu). Momenty dokręcania śrub zacisków oraz parametry okablowania muszą być zgodne z dokumentacją techniczną producenta – dostępną na stronie internetowej Siemens.

FAQ

• Czy wyłącznik nadprądowy 5SL4520-7 ma podświetlenie lub wskaźnik zadziałania? Nie – urządzenie nie posiada wbudowanego podświetlenia ani wskaźnika wizualnego. Stan wyzwolenia można sprawdzić po położeniu dźwigni (dół – wyłączony).
• Do jakich obwodów stosuje się charakterystykę C przy prądzie 20 A? Charakterystyka C (wyzwalanie przy 5–10-krotności prądu znamionowego) jest zalecana dla obwodów z odbiornikami o umiarkowanym prądzie rozruchu, np. silniki wentylatorów, pompy, małe sprężarki, a także dla obwodów gniazd w pomieszczeniach mieszkalnych.
• Czy wyłącznik może pracować w sieci trójfazowej? Model 5SL4520-7 to wersja 1+N przeznaczona wyłącznie do obwodów jednofazowych (L + N). Do ochrony obwodów trójfazowych należy stosować wyłączniki 3- lub 4-biegunowe z tej samej serii (np. 5SL4…).
