Wyłącznik nadprądowy 10kA 1P D 6A MCB | NDN106 Hager

Opis i Kluczowe Cechy

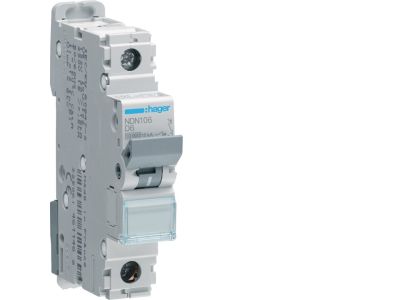

Wyłącznik nadprądowy (MCB) NDN106 to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 6 A i zdolności zwarciowej 10 kA. Charakterystyka D (10÷20×I_n) została zaprojektowana do obwodów, w których występują wysokie prądy rozruchowe – np. silniki elektryczne, transformatory czy urządzenia spawalnicze. Dzięki parametrom technicznym gwarantuje selektywną i niezawodną ochronę przewodów przed skutkami zwarć i przeciążeń.

• Prąd znamionowy 6 A: Zabezpiecza obwody o umiarkowanym obciążeniu, np. pojedyncze silniki małej mocy, układy sterowania czy oświetlenie z wyładowczymi źródłami światła.
• Zdolność zwarciowa 10 kA (10 000 A): W przypadku zwarcia wyłącznik pewnie przerwie prąd o tej wartości, minimalizując ryzyko uszkodzenia instalacji i sprzętu.
• Charakterystyka D (10÷20×I_n): Opóźnione wyzwalanie pozwala na przepływ wysokiego prądu rozruchowego bez zbędnych wyłączeń, co jest kluczowe dla obciążeń indukcyjnych.

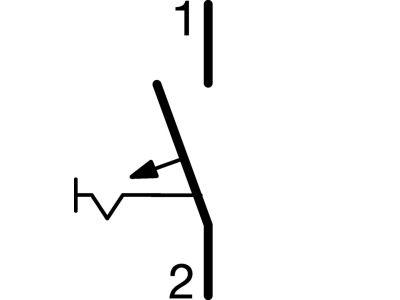

• Jednobiegunowa konstrukcja (1P): Zabezpiecza jeden przewód fazowy w instalacjach jednofazowych – idealna do lokalnych rozdzielnic i podobwodów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa (EN) oraz posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami dla elektrycznej aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy NDN106 z charakterystyką D znajduje zastosowanie wszędzie tam, gdzie obciążenie generuje krótkotrwałe, wysokie prądy rozruchowe. Jest to standardowy wybór w instalacjach przemysłowych i komercyjnych.

• Zabezpieczanie obwodów silników elektrycznych (pompy, wentylatory, kompresory) o prądzie znamionowym do 6 A.
• Ochrona transformatorów sterowniczych i małych transformatorów separacyjnych.
• Zasilanie urządzeń spawalniczych oraz innych odbiorników indukcyjnych w warsztatach i halach produkcyjnych.
• Obwody oświetleniowe z wyładowczymi źródłami światła (np. lampy sodowe, rtęciowe) cechujące się dużym prądem rozruchu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na standardowej szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego wyłącznika oraz obciążenia, zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – według danych producenta (w przypadku braku informacji – stosować wartości typowe dla aparatury 6 A). Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia i szczelność połączeń.

FAQ

• Czy wyłącznik NDN106 chroni zarówno przed przeciążeniem, jak i zwarciem? Tak. Jest to klasyczny wyłącznik nadprądowy (MCB) realizujący obie funkcje: wyzwalanie termiczne przy przeciążeniu i elektromagnetyczne przy zwarciu.
• Dlaczego charakterystyka D jest zalecana do silników? Silniki elektryczne pobierają przy starcie prąd nawet 5–10 razy większy od znamionowego. Charakterystyka D dopuszcza chwilowy przepływ prądu do 20‑krotności In, co zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
• Jaki stopień ochrony ma ten wyłącznik? Aparatura modułowa montowana w rozdzielnicy domyka się w obudowie o odpowiednim IP, sam wyłącznik posiada standardową ochronę obudowy właściwą dla umieszczenia w rozdzielnicy – przed montażem należy zapoznać się z dokumentacją techniczną producenta.
