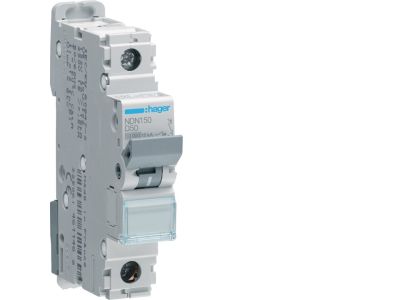

Wyłącznik nadprądowy 10kA 1P D 50A MCB | NDN150 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB oznaczony symbolem NDN150 to jednobiegunowe urządzenie zabezpieczające o charakterystyce D i prądzie znamionowym 50 A. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę instalacji i odbiorników przed skutkami przeciążeń i zwarć. Przeznaczony do montażu na szynie TH35 w rozdzielnicach modułowych.

• Charakterystyka D (50 A): Wyzwalanie przy prądach 10-20 krotności prądu znamionowego – idealne do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym.
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne wyłączenie prądów zwarciowych o wartości do 10 000 A, chroniąc przewody i aparaturę przed uszkodzeniem termicznym i dynamicznym.

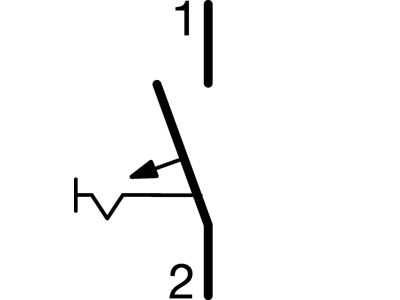

• Wykonanie jednobiegunowe (1P): Zabezpiecza pojedynczy przewód fazowy w obwodzie – oszczędność miejsca w rozdzielnicy przy jednoczesnej skutecznej ochronie.
• Prąd znamionowy 50 A: Odpowiedni do obwodów o znacznym obciążeniu, np. linii zasilających silniki, piece lub rozdzielnice podrzędne.
• Modułowa konstrukcja: Montaż na szynie DIN TH35, kompatybilny z pozostałą aparaturą modułową, co ułatwia rozbudowę i modernizację instalacji.

Zgodność z Normami

Wyłącznik nadprądowy NDN150 spełnia wymagania europejskich norm dla wyłączników nadprądowych (MCB) oraz posiada certyfikat CE. Produkt zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa, co potwierdza jego niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności zwarciowej wyłącznik NDN150 znajduje zastosowanie w instalacjach przemysłowych, rolniczych oraz komercyjnych, gdzie występują odbiorniki indukcyjne.

• Zabezpieczanie linii zasilających silniki elektryczne (pompy, wentylatory, sprężarki) przed zwarciami i przeciążeniami.
• Ochrona obwodów transformatorów oraz dławików, które charakteryzują się wysokim prądem rozruchowym.
• Stosowanie w rozdzielnicach głównych i podrzędnych jako zabezpieczenie przedlicznikowe lub odbiorcze w instalacjach wymagających selektywności.
• Zastosowanie w automatyce budynkowej i przemysłowej do ochrony sterowników PLC, szaf sterowniczych oraz urządzeń o charakterze indukcyjnym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN150 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i upewnij się o jego braku.

Urządzenie montuje się na szynie montażowej TH35 (DIN) poprzez zatrzaśnięcie w odpowiednim gnieździe. Przekrój przewodów należy dobrać zgodnie z normą PN-HD 60364 oraz obciążalnością prądową – dla prądu 50 A zalecany przekrój min. 10 mm² Cu. Zaciski dokręcać momentem zgodnym z dokumentacją producenta (zwykle 2-3,5 Nm). Po zamontowaniu sprawdzić poprawność działania i oznakować obwód.

FAQ

• Do jakich odbiorników najlepiej stosować wyłącznik o charakterystyce D? Charakterystyka D jest zalecana do zabezpieczania obwodów z silnikami, transformatorami, statecznikami oraz innymi urządzeniami, które podczas rozruchu pobierają prąd wielokrotnie wyższy od znamionowego (np. do 10-20 krotności).
• Jaki jest stopień ochrony wyłącznika NDN150? Dla wyłączników nadprądowych montowanych w rozdzielnicach modułowych standardowo przyjmuje się stopień ochrony IP20 (osłona przed palcami). Dokładne dane dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Model NDN150 jest jednobiegunowy i zabezpiecza tylko jeden przewód fazowy. W instalacjach trójfazowych należy zastosować trzy takie wyłączniki (3 sztuki) lub trójbiegunowy MCB o tej samej charakterystyce i prądzie.
