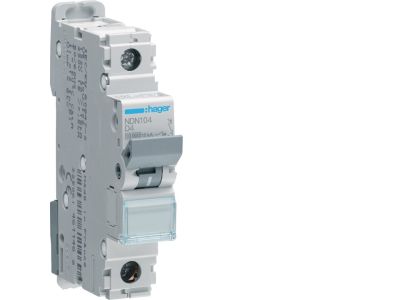

Wyłącznik nadprądowy 10kA 1P D 4A MCB | NDN104 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB (Miniature Circuit Breaker) o symbolu NDN104 to jednobiegunowe urządzenie zabezpieczające z charakterystyką wyzwalania D, prądem znamionowym 4 A i zdolnością zwarciową 10 kA. Dzięki charakterystyce D chroni obwody, w których występują wysokie prądy rozruchowe – np. przy silnikach, transformatorach lub oświetleniu wyładowczym – bez zbędnych wyłączeń. Szerokość modułu wynosi 1 moduł (ok. 17,5 mm), co pozwala na oszczędność miejsca w rozdzielnicy.

• Charakterystyka D: Zabezpieczenie przewodów i odbiorników w obwodach z dużymi prądami rozruchowymi – wyłącznik jest odporny na chwilowe przeciążenia, wyzwalając dopiero przy wartościach 10–20 krotności prądu znamionowego.
• Prąd znamionowy 4 A: Idealny do obwodów o niewielkim obciążeniu ciągłym, np. sterowania, czujników lub małych silników – zapewnia selektywność z zabezpieczeniami nadrzędnymi.
• Zdolność zwarciowa 10 kA: Bezpieczne odcięcie prądów zwarciowych o natężeniu do 10 kA, co gwarantuje wysoki poziom ochrony instalacji w rozdzielnicach z dużym potencjałem zwarciowym.

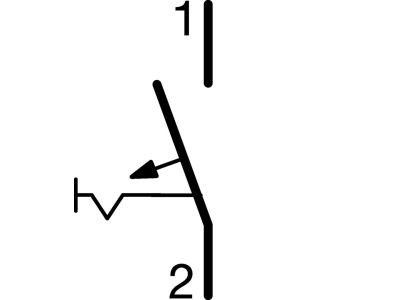

• 1 biegun (1P): Zabezpiecza jeden przewód fazowy w sieci jednofazowej – kompaktowa konstrukcja ułatwia rozplanowanie modułów w rozdzielnicy.
• Montaż na szynie TH35: Szybkie zatrzaśnięcie na standardowej szynie DIN – nie wymaga narzędzi do instalacji, demontaż za pomocą wkrętaka przez zaczep.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zgodny z ogólnymi normami dla wyłączników nadprądowych (seria IEC/EN 60898) – stosowany w instalacjach elektrycznych zgodnych z aktualnymi przepisami. Brak szczegółowych numerów norm w karcie katalogowej – zalecamy potwierdzenie zgodności z projektem instalacji.

Zastosowanie

Wyłącznik NDN104 z charakterystyką D dedykowany jest do obwodów, w których spodziewane są okresowe, wysokie prądy rozruchowe. Sprawdza się w układach sterowania i automatyki budynkowej.

• Ochrona obwodów silników małej mocy – wentylatory, pompy, sprężarki.
• Zabezpieczenie odbiorników indukcyjnych – transformatorów, dławików, stateczników elektronicznych.
• Obwody oświetlenia wyładowczego i LED z zasilaczami impulsowymi – unikanie fałszywych wyłączeń przy starcie.
• Rozdzielnice w instalacjach przemysłowych i użyteczności publicznej, gdzie wymagana jest charakterystyka D.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby z odpowiednimi kwalifikacjami (uprawnienia SEP). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i zabezpiecz je przed przypadkowym załączeniem. Wyłącznik montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać do prądu znamionowego 4 A zgodnie z normą – zalecany co najmniej 1,5 mm² dla linii 3-fazowych. Moment dokręcania śrub zacisków musi być zgodny z dokumentacją producenta (brak w danych – stosuj standardową siłę 1,2–1,5 Nm dla przewodów miedzianych). Po montażu sprawdź poprawność działania wyzwalacza testem ręcznym.

FAQ

• Czy wyłącznik NDN104 jest wyposażony w podświetlenie? Nie, wyłączniki nadprądowe nie mają funkcji podświetlenia – sygnalizacja stanu (załączony/wyłączony) odbywa się przez położenie dźwigni.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje konkretnego IP dla tego modelu. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się IP20 (ochrona przed ciałami stałymi >12,5 mm). W przypadku zabudowy w obudowie zewnętrznej należy stosować odpowiednie osłony.
• Dla jakich obwodów zalecana jest charakterystyka D? Charakterystyka D jest przeznaczona do obwodów o dużych prądach rozruchowych, takich jak silniki, transformatory, zasilacze impulsowe, oświetlenie wyładowcze, a także w instalacjach z długimi przewodami, gdzie wymagana jest selektywność z wyłącznikami nadrzędnymi.
