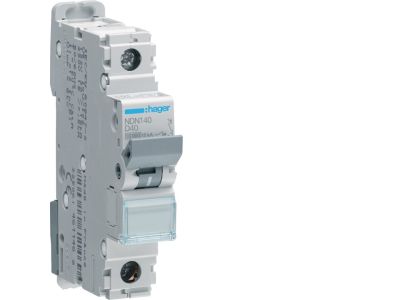

Wyłącznik nadprądowy 10kA 1P D 40A MCB | NDN140 Hager

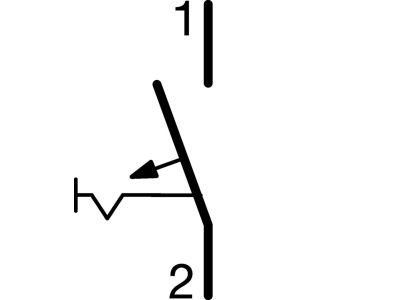

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NDN140 to jednobiegunowy aparat modułowy o charakterystyce D, przystosowany do prądu znamionowego 40 A i zdolności wyłączania 10 kA. Przeznaczony do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Dzięki charakterystyce D znamionowy prąd wyzwalania jest przesunięty w zakres 10–20 In, co zapewnia selektywność w obwodach z dużymi prądami rozruchowymi.

• Prąd znamionowy 40 A: Zabezpiecza obwody o znacznym obciążeniu, umożliwiając bezpieczną pracę przewodów i odbiorników bez ryzyka przegrzania.
• Zdolność wyłączania 10 kA: Gwarantuje skuteczne przerwanie prądów zwarciowych w sieciach o wysokiej mocy zwarciowej, zwiększając bezpieczeństwo instalacji.
• Charakterystyka D (10–20 In): Odporna na chwilowe przeciążenia rozruchowe – idealna do zabezpieczania silników, transformatorów i urządzeń o dużym poborze prądu przy starcie.
• Konstrukcja jednobiegunowa (1P): Zajmuje tylko jeden moduł na szynie DIN TH35, co oszczędza miejsce w rozdzielnicy i ułatwia rozbudowę instalacji.
• Mechanizm szybkiego wyzwalania: Zapewnia niezawodne działanie w przypadku zwarć, minimalizując czas przepływu prądu i ryzyko uszkodzenia podłączonych urządzeń.

Zgodność z Normami

Wyłącznik nadprądowy NDN140 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami norm serii IEC 60898 oraz PN-EN 60898.

Zastosowanie

Wyłącznik nadprądowy NDN140 sprawdza się w różnych aplikacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, zwłaszcza w obwodach o wysokim prądzie rozruchowym.

• Zabezpieczenie obwodów silnikowych w napędach maszyn, wentylatorów, pomp.
• Ochrona linii zasilających transformatory oraz dławiki sieciowe.
• Zastosowanie w rozdzielnicach przemysłowych i domowych jako zabezpieczenie główne obwodów odbiorczych.
• Instalacje w budynkach użyteczności publicznej, gdzie wymagana jest wysoka zdolność wyłączania przy ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Montaż i demontaż wyłącznika nadprądowego NDN140 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz obwód przed przypadkowym załączeniem. Aparat montuje się na szynie DIN TH35 (35 mm) w standardowej rozdzielnicy modułowej. Przekrój przyłączanych przewodów należy dobrać zgodnie z obciążalnością prądową (min. 10 mm² dla 40 A, zalecane połączenie kablowe – należy sprawdzić w dokumentacji). Moment dokręcania zacisków śrubowych – postępuj zgodnie z wartościami podanymi w karcie katalogowej producenta. Przed załączeniem napięcia sprawdź poprawność montażu i brak uszkodzeń mechanicznych.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika NDN140? Jest to charakterystyka D, co oznacza, że wyzwalanie następuje w zakresie 10–20 krotności prądu znamionowego. Jest odporna na chwilowe przeciążenia rozruchowe, dlatego polecana do zabezpieczania silników i transformatorów.
• Jaka jest zdolność wyłączania tego wyłącznika? Zdolność wyłączania wynosi 10 kA (dla napięcia 230 V AC). Pozwala to bezpiecznie przerwać prądy zwarciowe w typowych sieciach niskiego napięcia o dużej mocy zwarciowej.
• Czy wyłącznik można stosować w instalacjach domowych? Tak, jest przystosowany do montażu na szynie DIN w rozdzielnicach budynków mieszkalnych i użytku publicznego, o ile parametry obwodu (prąd, prąd zwarciowy) są zgodne z jego specyfikacją. Należy jednak pamiętać, że charakterystyka D może powodować dłuższe czasy wyłączenia przy małych przeciążeniach niż np. charakterystyka B lub C, dlatego przed zastosowaniem należy sprawdzić selektywność z innymi zabezpieczeniami.
