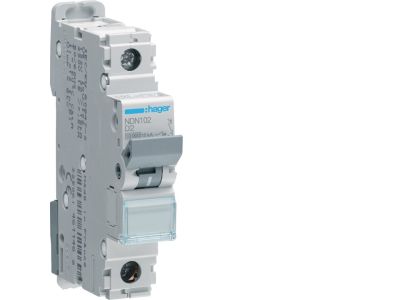

Wyłącznik nadprądowy 10kA 1P D 2A MCB | NDN102 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB o symbolu NDN102 to jednobiegunowe urządzenie zabezpieczające o zdolności zwarciowej 10 kA i charakterystyce D. Prąd znamionowy 2 A pozwala na ochronę obwodów o niewielkim obciążeniu, idealnych do sterowania i sygnalizacji. Kompaktowa konstrukcja (1 moduł) ułatwia montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 2 A: precyzyjna ochrona przewodów w obwodach o niskim poborze prądu, minimalizuje ryzyko uszkodzenia izolacji przy przeciążeniach.
• Charakterystyka D: opóźnione wyzwalanie zaprojektowane do obciążeń o wysokim prądzie rozruchowym, np. silników, transformatorów i świetlówek – unika zbędnych wyłączeń.
• Zdolność zwarciowa 10 kA: wysoka wytrzymałość na zwarcia gwarantuje skuteczne przerwanie obwodu nawet w sieciach o dużym potencjale zwarciowym, zapewniając bezpieczeństwo instalacji.
• 1 biegun (1P): zabezpiecza jeden przewód fazowy, odpowiedni do obwodów jednofazowych w instalacjach mieszkaniowych i przemysłowych.
• Montaż na szynie TH35: szybki i pewny montaż w rozdzielnicach modułowych, zgodny ze standardem DIN.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami dla wyłączników nadprądowych oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z wymaganiami dyrektyw niskonapięciowych, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik nadprądowy NDN102 znajduje zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony przed zwarciami i przeciążeniami, szczególnie w obwodach o charakterystyce D.

• Ochrona linii zasilających silniki, sprężarki i pompy o dużym prądzie rozruchowym.
• Zabezpieczenie obwodów sterowniczych i sygnalizacyjnych w szafach automatyki.
• Stosowany w instalacjach oświetleniowych z lampami wyładowczymi (np. świetlówki, lampy sodowe).
• Ochrona transformatorów i zasilaczy impulsowych przed zwarciami w obwodzie wtórnym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN), a przewody należy podłączyć zgodnie ze schematem na obudowie. Przekrój przewodów dobierz do prądu znamionowego – dla 2 A zalecany minimalny przekrój 1,5 mm². Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta (zwykle 1,2–1,5 Nm). Po montażu sprawdź poprawność połączeń i działanie wyzwalacza.

FAQ

• Czy wyłącznik nadprądowy NDN102 ma podświetlenie? Nie, jest to standardowy wyłącznik nadprądowy bez wbudowanego podświetlenia. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem (czerwona/zielona kropka na dźwigni).
• Jaki stopień ochrony IP ma ten wyłącznik? Brak konkretnego stopnia IP w danych producenta – aparatura modułowa montowana w rozdzielnicy standardowo charakteryzuje się ochroną IP20 (osłona palców) od strony czołowej. Po zamontowaniu w obudowie stopień ochrony zależy od klasy całej rozdzielnicy.
• Dlaczego charakterystyka D jest stosowana do silników? Charakterystyka D powoduje wyzwalanie przy wyższej krotności prądu znamionowego (typowy zakres 10–20×In), co pozwala na przepuszczenie krótkotrwałych prądów rozruchowych silników bez zbędnego wyłączania, jednocześnie zapewniając ochronę zwarciową.
