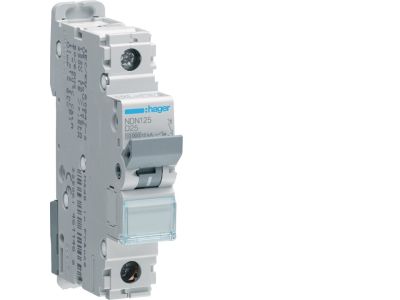

Wyłącznik nadprądowy 10kA 1P D 25A MCB | NDN125 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NDN125 to jednobiegunowe zabezpieczenie modułowe o prądzie znamionowym 25 A i zdolności zwarciowej 10 kA. Dzięki charakterystyce D zapewnia skuteczną ochronę instalacji przed skutkami zwarć i przeciążeń, szczególnie w obwodach, w których występują wysokie prądy rozruchowe – np. przy silnikach elektrycznych czy transformatorach. Kompaktowa konstrukcja 1P umożliwia łatwy montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 25 A: Zabezpiecza przewody i kable przed przeciążeniem w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania instalacji.
• Zdolność zwarciowa 10 kA: Gwarantuje niezawodne wyłączenie w przypadku zwarcia, chroniąc aparaturę i ludzi przed skutkami wysokiego prądu.
• Charakterystyka D: Zaprojektowana do obwodów z dużymi prądami rozruchowymi (silniki, transformatory, zasilacze impulsowe) – opóźnione wyzwalanie zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
• Jednobiegunowa budowa (1P): Ochrona pojedynczej fazy, idealna do zabezpieczania poszczególnych obwodów w instalacjach jednofazowych lub jako element wielobiegunowego zestawu.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicach modułowych, oszczędność miejsca (szerokość 1 modułu).

Zgodność z Normami

Wyłącznik nadprądowy NDN125 został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury modułowej. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Wyłącznik NDN125 znajduje zastosowanie w ochronie obwodów odbiorczych i rozdzielczych, szczególnie tam, gdzie występują urządzenia o wysokim prądzie rozruchowym.

• Ochrona obwodów silników elektrycznych, pomp, wentylatorów i sprężarek.
• Zabezpieczenie transformatorów, zasilaczy impulsowych oraz dławików.
• Ochrona linii kablowych w instalacjach przemysłowych i komercyjnych.
• Element zabezpieczeń w rozdzielnicach głównych i podrozdzielniach – jako wyłącznik nadprądowy dla obwodów o charakterystyce D.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN125 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta – dla prądu 25 A zaleca się stosowanie przewodów o odpowiednim przekroju (np. 2,5–4 mm² w zależności od długości i obciążenia).

FAQ

• Co oznacza charakterystyka D w wyłączniku NDN125? Charakterystyka D oznacza, że wyłącznik jest zaprojektowany do obwodów, w których występują duże, ale krótkotrwałe prądy rozruchowe (np. silniki, transformatory). Wyzwalanie następuje przy prądzie 10–20 razy większym od prądu znamionowego, co zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
• Czy wyłącznik NDN125 można montować w rozdzielnicy z szyną TH35? Tak, wyłącznik jest przystosowany do montażu na szynie TH35 (35 mm) zgodnie z normą DIN. Zajmuje miejsce jednego modułu (17,5 mm) i zatrzaskuje się bez użycia narzędzi.
• Jakie są zalecenia przy montażu wyłącznika nadprądowego? Montaż i demontaż może wykonywać tylko osoba z odpowiednimi uprawnieniami. Przed pracą należy odłączyć napięcie. Przewody powinny być dokręcone z momentem podanym w instrukcji (zazwyczaj 2–3 Nm), a ich przekrój dobrany do prądu obciążenia. Po montażu zaleca się sprawdzenie poprawności działania wyłącznika testem przyciskowym.
