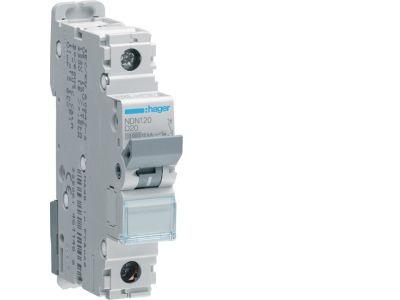

Wyłącznik nadprądowy 10kA 1P D 20A MCB | NDN120 Hager

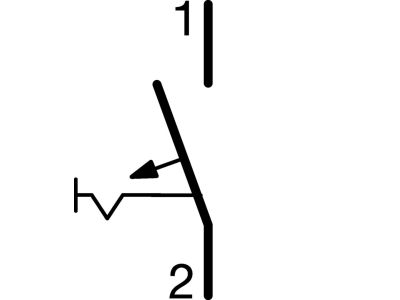

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) o symbolu NDN120 to jednobiegunowe zabezpieczenie nadprądowe z charakterystyką wyzwalania D. Prąd znamionowy 20 A oraz wysoka zdolność zwarciowa 10 kA zapewniają skuteczną ochronę instalacji i odbiorników przed skutkami przeciążeń i zwarć. Dzięki charakterystyce D urządzenie sprawdza się w obwodach o dużych prądach rozruchowych, np. przy silnikach elektrycznych.

• Prąd znamionowy 20 A: bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania przewodów i styków przy długotrwałym przepływie prądu.
• Zdolność zwarciowa 10 kA: skuteczne i szybkie wyłączenie nawet przy wysokich prądach zwarciowych, co minimalizuje ryzyko uszkodzenia instalacji.
• Charakterystyka D: przystosowana do odbiorników o wysokim prądzie rozruchowym (np. silniki, transformatory, pompy), zapewniając selektywność i ochronę bez zbędnych wyłączeń.
• Jednobiegunowa konstrukcja (1P): pozwala na indywidualne zabezpieczenie fazy w instalacjach jednofazowych i trójfazowych, ułatwiając rozbudowę rozdzielnicy.
• Kompaktowa budowa: łatwy montaż na szynie TH35 (DIN) w standardowych rozdzielnicach modułowych, oszczędność miejsca w szafie.

Zgodność z Normami

Wyłącznik nadprądowy NDN120 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany zgodnie z powszechnie stosowanymi standardami dla aparatury modułowej, gwarantuje niezawodność i ochronę w typowych instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy z charakterystyką D jest przeznaczony do zabezpieczania obwodów odbiorczych, w których występują duże prądy rozruchowe. Sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych wymagających selektywnej ochrony przeciążeniowej i zwarciowej.

• Ochrona obwodów silników elektrycznych (wentylatory, pompy, sprężarki, napędy) przed skutkami przeciążeń i zwarć.
• Zabezpieczenie transformatorów, dławików i innych urządzeń indukcyjnych o charakterystycznym skoku prądu przy starcie.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej, hal produkcyjnych oraz magazynów.
• Element systemu ochrony przed zwarciem w instalacjach oświetleniowych z lampami wyładowczymi lub LED o dużych kondensatorach wejściowych.

Wskazówki Montażowe

Montaż, podłączenie oraz demontaż wyłącznika nadprądowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odizolowany od źródła energii. Urządzenie montuj na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP co najmniej IP20. Przekrój przewodów dobierz do prądu znamionowego 20 A oraz warunków instalacji. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta (jeśli dostępna). Pamiętaj o prawidłowym ułożeniu przewodów i zachowaniu odstępów izolacyjnych między biegunami.

FAQ

• Jakie obciążenia najlepiej zabezpiecza wyłącznik z charakterystyką D? Charakterystyka D opóźnia wyzwalanie w zakresie prądów rozruchowych od 10 do 20 krotności prądu znamionowego. Jest przeznaczona do odbiorników o dużym prądzie początkowym, takich jak silniki indukcyjne, transformatory, pompy głębinowe, sprężarki i inne urządzenia z dużym momentem rozruchowym. W instalacjach typowo rezystancyjnych (grzałki, żarówki) lepiej sprawdzi się charakterystyka B lub C.
• Jaką szerokość modułu zajmuje ten wyłącznik na szynie DIN? Standardowa szerokość modułu dla jednobiegunowych wyłączników nadprądowych to 1 moduł (ok. 17,5–18 mm). Produkt NDN120 jest przeznaczony do montażu w rozdzielnicach modułowych, a jego rzeczywista szerokość odpowiada 1 modułowi (sprawdź szczegółowe wymiary w dokumentacji technicznej producenta).
• Czy wyłącznik nadprądowy NDN120 można stosować w obwodach z prądem stałym (DC)? Wyłącznik został zaprojektowany do pracy w sieciach prądu przemiennego (AC) o napięciu znamionowym typowym dla instalacji niskiego napięcia. Brak danych producenta o dopuszczeniu do pracy przy prądzie stałym – stosowanie w obwodach DC wymaga sprawdzenia specyfikacji lub wyboru dedykowanego wyłącznika DC.
