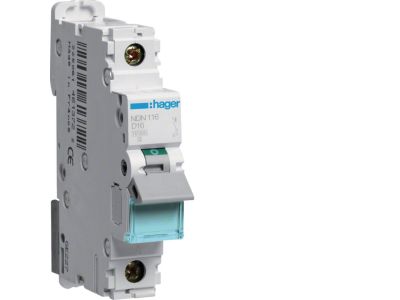

Wyłącznik nadprądowy 10kA 1P D 16A MCB | NDN116 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NDN116 to jednobiegunowe zabezpieczenie o prądzie znamionowym 16 A i zdolności zwarciowej 10 kA, charakteryzujące się charakterystyką wyzwalania typu D. Przeznaczony do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń, może służyć również jako środek ochrony przed porażeniem – samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji.

• Prąd znamionowy 16 A: pozwala zabezpieczać obwody o obciążeniu do 16 A bez ryzyka przegrzania przewodów i styków.
• Zdolność zwarciowa 10 kA: gwarantuje bezpieczne wyłączenie prądów zwarciowych do 10 kA, zapewniając skuteczną ochronę instalacji i osób.
• Charakterystyka D: opóźnione wyzwalanie (z prądem wyzwalania 10–20× I_n) – idealne dla obwodów z urządzeniami o wysokim prądzie rozruchu, np. silniki, transformatory, zasilacze impulsowe.
• Budowa jednobiegunowa (1P): przeznaczony do zabezpieczania jednego przewodu fazowego w instalacji jednofazowej, co upraszcza konfigurację rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane wyłącznikom nadprądowym stosowanym w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy NDN116 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, komercyjnych oraz przemysłowych, gdzie wymagane jest niezawodne zabezpieczenie obwodów o charakterystyce D.

• Zabezpieczanie obwodów silników elektrycznych i urządzeń o dużym prądzie rozruchu.
• Ochrona obwodów oświetleniowych z dławikami, transformatorami lub statecznikami.
• Zabezpieczanie zasilaczy impulsowych, falowników i innych urządzeń z wysokimi prądami włączania.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako podstawowe zabezpieczenie nadprądowe.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 16 A, a moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność działania i szczelność połączeń.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika NDN116? Zdolność zwarciowa wynosi 10 kA, co oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy do 10 kA.
• Do jakich obwodów zaleca się charakterystykę D? Charakterystyka D (prąd wyzwalania 10–20× I_n) przeznaczona jest do obwodów z urządzeniami o dużym prądzie rozruchu, takimi jak silniki elektryczne, transformatory, zasilacze impulsowe czy obwody oświetleniowe z dławikami.
• Czy wyłącznik nadprądowy NDN116 sam w sobie chroni przed porażeniem? Stanowi środek ochrony uzupełniającej – samoczynnie wyłącza zasilanie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym. Dla pełnej ochrony wymaga współpracy z wyłącznikami różnicowoprądowymi oraz prawidłowego uziemienia.
