Wyłącznik nadprądowy 10kA 1P D 10A MCB | NDN110 Hager

Opis i Kluczowe Cechy

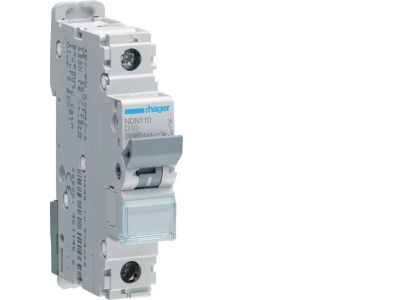

Wyłącznik nadprądowy (MCB) NDN110 to jednobiegunowe zabezpieczenie o prądzie znamionowym 10A i zdolności zwarciowej 10kA, przeznaczone do ochrony przewodów i kabli przed skutkami zwarć oraz przeciążeń w instalacjach elektrycznych. Charakterystyka wyzwalania typu D zapewnia selektywność w obwodach z odbiornikami generującymi wysokie prądy rozruchowe. Urządzenie montowane jest na szynie TH35.

• Prąd znamionowy 10A: dopasowany do zabezpieczenia typowych obwodów odbiorczych o umiarkowanym obciążeniu – zapobiega przegrzewaniu przewodów przy długotrwałym przeciążeniu.
• Charakterystyka D: wysoki próg zadziałania magnetycznego (10–20 In) – idealna do obwodów z silnikami, transformatorami i innymi urządzeniami o dużym prądzie rozruchowym, minimalizując niepotrzebne wyłączenia.
• Zdolność zwarciowa 10kA: gwarantuje niezawodne wyłączenie prądów zwarciowych o wartości do 10 kA, chroniąc instalację i podłączone urządzenia przed uszkodzeniem.

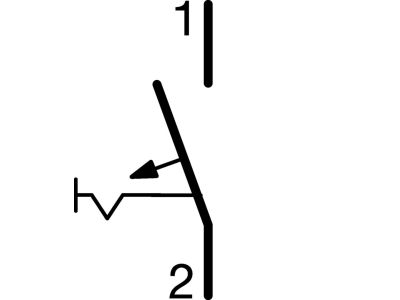

• Konstrukcja jednobiegunowa (1P): umożliwia precyzyjną ochronę pojedynczej fazy w instalacjach jednofazowych lub jako element rozdzielnicy wielobiegunowej.
• Szerokość modułu 1 moduł (18 mm): oszczędza miejsce w rozdzielnicy, pozwalając na gęste upakowanie aparatury.

Zgodność z Normami

Wyłącznik nadprądowy NDN110 spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami dla aparatury modułowej, zapewniając bezpieczną i niezawodną ochronę instalacji elektrycznych.

Zastosowanie

Wyłącznik nadprądowy z charakterystyką D znajduje zastosowanie wszędzie tam, gdzie występują odbiorniki o wysokim prądzie rozruchowym, a także w standardowych obwodach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp i wentylatorów.
• Zabezpieczenie transformatorów, dławików i urządzeń zasilających z dużym prądem magnesującym.
• Stosowanie w rozdzielnicach przemysłowych i budynkach użyteczności publicznej jako ochrona obwodów odbiorczych.
• Montaż w instalacjach tymczasowych (place budowy) oraz w układach automatyki, gdzie wymagana jest selektywność z wyłącznikami o charakterystyce B lub C.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN110 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie montażowej TH35 (DIN) w pozycji pionowej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta i obowiązującymi przepisami – zazwyczaj dla przekroju 1–16 mm² moment dokręcania wynosi 2–2,5 Nm.

FAQ

• Jaka jest różnica między charakterystyką D a B lub C? Charakterystyka D ma wyższy próg zadziałania wyzwalacza magnetycznego (10–20 In) niż B (3–5 In) i C (5–10 In). Jest przeznaczona do odbiorników o dużym prądzie rozruchowym, takich jak silniki czy transformatory, aby uniknąć fałszywych wyłączeń przy rozruchu.
• Czy wyłącznik nadprądowy NDN110 posiada sygnalizację zadziałania? Standardowe MCB nie mają wbudowanego podświetlenia ani sygnalizacji optycznej. Stan zadziałania można rozpoznać po mechanicznym wskaźniku położenia dźwigni (ON/OFF/TRIP).
• Jaki stopień ochrony zapewnia obudowa wyłącznika? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się stopień ochrony IP20 (osłona przed dotykiem palcem). Szczegółowe dane należy sprawdzić w karcie katalogowej producenta, jeśli są dostępne.
