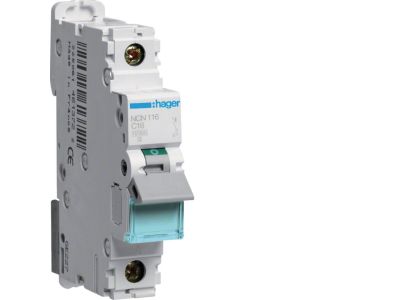

Wyłącznik nadprądowy 10kA 1P C 16A MCB | NCN116 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB o symbolu NCN116 to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 16 A i charakterystyce C. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę przewodów przed skutkami zwarć w instalacjach o podwyższonym potencjale zwarciowym. Przeznaczony do montażu na szynie TH35, doskonale sprawdza się w rozdzielnicach elektrycznych jako podstawowe zabezpieczenie nadprądowe.

• Prąd znamionowy 16 A: Chroni przewody i kable przed przeciążeniem w obwodach o typowym obciążeniu, pozwalając na bezpieczną pracę instalacji.
• Zdolność zwarciowa 10 kA: Gwarantuje niezawodne wyłączenie prądów zwarciowych o dużej wartości, minimalizując ryzyko uszkodzenia urządzeń i pożaru.
• Charakterystyka C: Wytrzymuje krótkotrwałe prądy rozruchowe (np. silników, transformatorów) bez zbędnych wyłączeń, przy jednoczesnej szybkiej reakcji na zwarcia.
• Jednobiegunowy (1P): Zabezpiecza jeden przewód fazowy – idealny do ochrony pojedynczych obwodów w instalacjach jednofazowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa dla wyłączników nadprądowych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Stosowanie urządzenia w systemach zgodnych z normami IEC/EN gwarantuje niezawodność i bezpieczeństwo instalacji.

Zastosowanie

Wyłącznik nadprądowy NCN116 znajduje szerokie zastosowanie w domowych i przemysłowych instalacjach elektrycznych, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem. Szczególnie polecany do obwodów z odbiornikami o charakterystycznym prądzie rozruchowym.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających silniki, sprężarki, pompy i inne urządzenia o wysokim prądzie rozruchu.
• Stosowanie w rozdzielnicach przemysłowych tam, gdzie wymagana jest wysoka zdolność zwarciowa (10 kA).
• Zabezpieczenie obwodów sterowania i automatyki budynkowej (np. zasilanie PLC, przekaźników).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie mocuje się na szynie DIN TH35 (35 mm), a przewody podłącza z zachowaniem odpowiedniego przekroju dobranego do prądu znamionowego (min. 1,5 mm² dla 16 A). Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją producenta – zwykle 2–2,5 Nm.

FAQ

• Jaka jest różnica między wyłącznikiem nadprądowym o charakterystyce C a B? Charakterystyka C cechuje się wyższą odpornością na prądy rozruchowe (5–10 krotność prądu znamionowego) niż charakterystyka B (3–5 krotność). Wyłącznik C jest zalecany do obwodów z silnikami, transformatorami i odbiornikami indukcyjnymi, podczas gdy B stosuje się w typowych obwodach rezystancyjnych (oświetlenie, gniazda).
• Jaki stopień ochrony (IP) ma ten wyłącznik? Dla aparatury modułowej montowanej w rozdzielnicy stopień ochrony wynosi zazwyczaj IP20 (ochrona przed dostępem palcem). Dokładne dane dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
• Czy wyłącznik nadprądowy chroni również przed porażeniem prądem? Nie. Wyłącznik nadprądowy zabezpiecza wyłącznie przed skutkami przeciążenia i zwarcia. Do ochrony przeciwporażeniowej wymagany jest wyłącznik różnicowoprądowy (RCD).
