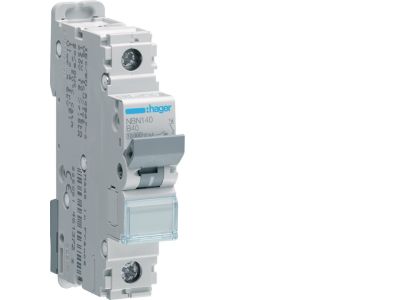

Wyłącznik nadprądowy 10kA 1P B 40A MCB | NBN140 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) oznaczony symbolem NBN140 to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 40 A i zdolności zwarciowej 10 kA. Charakterystyka wyzwalania B zapewnia szybką reakcję na przeciążenia i zwarcia w obwodach o obciążeniu rezystancyjnym. Przeznaczony do ochrony instalacji elektrycznych przed skutkami przepływu nadmiernego prądu.

• Prąd znamionowy 40 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. liniach zasilających grupy odbiorników, bez ryzyka przegrzania styków.
• Zdolność zwarciowa 10 kA: Zapewnia wytrzymałość na wysokie prądy zwarciowe, skutecznie chroniąc instalację i podłączone urządzenia nawet w wymagających warunkach sieci.
• Charakterystyka B: Gwarantuje szybkie wyłączenie przy prądach zwarciowych (3–5 In) – idealna do obwodów z odbiornikami rezystancyjnymi (oświetlenie, grzejniki, gniazda wtykowe bez silników).
• Jednobiegunowa konstrukcja (1P): Chroni przewód fazowy w instalacjach jednofazowych, co upraszcza montaż i zmniejsza wymaganą przestrzeń w rozdzielnicy.
• Montaż na szynie TH35: Zgodność z systemem DIN pozwala na szybki i pewny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy NBN140 jest zgodny z obowiązującymi europejskimi normami dotyczącymi bezpieczeństwa i wytrzymałości aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie wymagań odpowiednich dyrektyw. Urządzenie przeznaczone do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy NBN140 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest skuteczna ochrona przed przeciążeniem i zwarciem.

• Zabezpieczenie obwodów oświetleniowych – szczególnie przy odbiornikach żarowych, halogenowych i LED (bez sterowników z dużym prądem rozruchu).
• Ochrona linii gniazd wtykowych ogólnego przeznaczenia w instalacjach jednofazowych.
• Zasilanie odbiorników rezystancyjnych, takich jak grzejniki elektryczne, podgrzewacze wody czy suszarki.
• Stosowanie w rozdzielnicach mieszkaniowych i małych rozdzielnicach przemysłowych jako zabezpieczenie główne lub odbiorcze.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przewody należy podłączać zgodnie ze schematem (zacisk górny – zasilanie, dolny – odbiór). Moment dokręcania śrub oraz przekrój żył dostosować do parametrów z dokumentacji producenta – dla prądu 40 A zalecany przekrój co najmniej 6 mm² (Cu). Po zamontowaniu sprawdzić poprawność działania poprzez symulację wyzwolenia (ręczny test).

FAQ

• Czy wyłącznik NBN140 posiada podświetlenie lub sygnalizację? Nie. Jest to wyłącznik nadprądowy bez wbudowanych elementów sygnalizacyjnych. Stan zadziałania można odczytać po położeniu dźwigni (TRIP).
• Jaki stopień ochrony ma to urządzenie? Typowa aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 od strony czołowej (ochrona przed dotknięciem). Dokładna wartość IP powinna być podana w dokumentacji producenta – w przypadku braku danych zalecamy montaż w rozdzielnicy o odpowiedniej szczelności.
• Do jakich obwodów najlepiej nadaje się charakterystyka B? Charakterystyka B jest przeznaczona do obwodów o charakterze rezystancyjnym oraz tam, gdzie prąd rozruchowy odbiorników jest niewielki (np. oświetlenie, gniazda ogólne). Nie zaleca się stosowania do obwodów silnikowych (prąd rozruchu >5 In) – w takich przypadkach odpowiednia może być charakterystyka C lub D.
