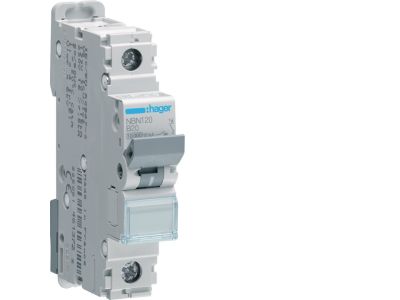

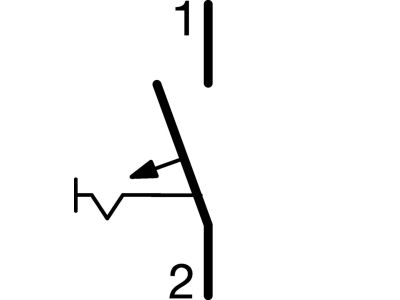

Wyłącznik nadprądowy 10kA 1P B 20A MCB | NBN120 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NBN120 to jednobiegunowe urządzenie ochronne o charakterystyce B, przeznaczone do zabezpieczania przewodów i kabli przed skutkami zwarć oraz długotrwałych przeciążeń. Dzięki prądowi znamionowemu 20 A i zdolności zwarciowej 10 kA zapewnia bezpieczną pracę w typowych obwodach instalacji elektrycznych. Standardowa szerokość 1 modułu (17,5 mm) ułatwia szybki montaż w rozdzielnicach na szynie TH35.

• Charakterystyka B (3–5×In): Szybkie wyzwalanie przy prądach zwarciowych, idealna do ochrony obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych oraz biurowych.
• Prąd znamionowy 20 A: Umożliwia bezpieczne obciążenie przewodów o typowym przekroju 2,5 mm², chroniąc je przed przegrzaniem.
• Zdolność zwarciowa 10 kA: Gwarantuje niezawodne rozłączenie prądów zwarciowych w sieciach o dużych mocach, minimalizując ryzyko uszkodzenia instalacji.
• Szerokość 1 modułu (17,5 mm): Oszczędza miejsce w rozdzielnicy i pozwala na elastyczne projektowanie układów zabezpieczeń.
• Zaciski śrubowe: Ułatwiają szybkie i bezpieczne przyłączenie przewodów o przekroju do 25 mm².

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich (EN) oraz posiada certyfikat CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa dla instalacji niskiego napięcia, co potwierdza jego niezawodność w codziennej eksploatacji.

Zastosowanie

Wyłącznik nadprądowy NBN120 znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona przewodów przed zwarciem i przeciążeniem. Dzięki standardowej charakterystyce B sprawdza się w obwodach o charakterze rezystancyjnym i niewielkich obciążeniach indukcyjnych.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie gniazd wtyczkowych 230 V AC w instalacjach domowych oraz małych obiektach komercyjnych.
• Stosowanie w rozdzielnicach piętrowych i głównych jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Element systemów zabezpieczeń w obiektach przemysłowych, gdzie wymagane jest selektywne wyłączanie obwodów.

Wskazówki Montażowe

Montaż wyłącznika NBN120 powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po uprzednim odłączeniu napięcia w całej instalacji. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Należy dobrać przekrój przewodów odpowiedni do prądu obciążenia (zalecany 2,5 mm² dla 20 A) oraz dokręcić zaciski momentem zgodnym z dokumentacją producenta. Przed pierwszym włączeniem sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Jaka jest różnica między wyłącznikami o charakterystyce B, C i D? Charakterystyka B (wyzwalanie przy 3–5×In) jest przeznaczona do obwodów o małych prądach rozruchowych, np. oświetlenie i gniazda. Charakterystyka C (5–10×In) stosowana jest przy obciążeniach z umiarkowanym prądem rozruchu (silniki, transformatory), a D (10–20×In) dla dużych prądów rozruchowych, np. silniki z ciężkim rozruchem.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Model NBN120 jest jednobiegunowy – w instalacjach trójfazowych wymagane jest zastosowanie trzech takich wyłączników na każdej fazie lub odpowiedniego wyłącznika 3P/4P.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20 (ochrona przed dotknięciem palcem). Po zamontowaniu w obudowie rozdzielnicy całość może uzyskać wyższy stopień, np. IP40 lub IP54.
