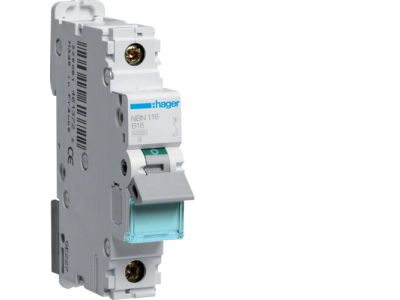

Wyłącznik nadprądowy 10kA 1P B 16A MCB | NBN116 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy marki HAGER o numerze katalogowym NBN116 to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co pozwala na skuteczne zabezpieczanie standardowych obwodów odbiorczych. Wyłącznik posiada charakterystykę wyzwalania typu B, dedykowaną do ochrony przewodów i urządzeń w obwodach o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda wtykowe w budownictwie mieszkaniowym. Kluczowym atutem urządzenia jest jego znamionowa zwarciowa zdolność łączeniowa Icn wynosząca 10000 A (10 kA) oraz graniczna zwarciowa zdolność łączeniowa Icu na poziomie 15 kA, co gwarantuje bezpieczne przerwanie obwodu nawet przy wystąpieniu prądów zwarciowych o dużej energii.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi i europejskimi. Spełnia wymagania normy PN-EN 60898-1, która definiuje parametry dla wyłączników nadprądowych do zastosowań domowych i podobnych, oraz normy PN-EN 60947-2, odnoszącej się do zastosowań przemysłowych (parametr Icu=15kA). Dzięki temu aparat może być stosowany w szerokim spektrum instalacji, zapewniając pełną kompatybilność z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Wyłącznik nadprądowy 1P B 16A znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest idealnym rozwiązaniem do zabezpieczania obwodów oświetleniowych, gniazd ogólnego przeznaczenia oraz urządzeń sterowniczych w rozdzielnicach głównych i piętrowych. Dzięki wysokiej zdolności zwarciowej 10kA, aparat ten jest szczególnie polecany do instalacji, gdzie spodziewane prądy zwarciowe mogą przekraczać standardowe wartości 6kA, co często ma miejsce w pobliżu stacji transformatorowych lub w rozbudowanych obiektach komercyjnych.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie montażowej DIN (TS35), co zapewnia szybką i intuicyjną instalację w większości typowych rozdzielnic. Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku. Konstrukcja zacisków pozwala na podłączenie przewodów o przekrojach dostosowanych do prądu 16 A, zapewniając stabilne przesyłanie energii i odporność na drgania mechaniczne. Zaleca się regularną kontrolę wzrokową stanu połączeń w ramach okresowych przeglądów instalacji.

FAQ

• Co oznacza charakterystyka B w tym wyłączniku? Charakterystyka B oznacza, że wyzwalacz elektromagnetyczny zadziała przy prądzie od 3 do 5-krotności prądu znamionowego, co jest optymalne dla obwodów rezystancyjnych i oświetleniowych.
• Czy wyłącznik 10kA jest lepszy od 6kA? Tak, wyższa zdolność zwarciowa (10kA vs 6kA) oznacza, że aparat jest w stanie bezpiecznie przerwać prąd zwarciowy o większym natężeniu bez ryzyka zespawania styków lub uszkodzenia obudowy.
• Czy produkt Hager NBN116 jest jednobiegunowy? Tak, oznaczenie 1P wskazuje na konstrukcję jednobiegunową, przeznaczoną do zabezpieczania pojedynczego przewodu fazowego.
