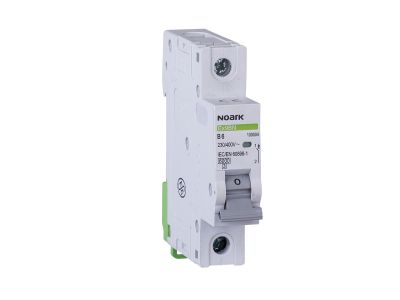

Wyłącznik nadprądowy 1-biegunowy, B 6A 6kA, Ex9BN | 100004 Noark

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy serii Ex9BN od renomowanego producenta NOARK to wysokiej klasy urządzenie modułowe zaprojektowane z myślą o precyzyjnym zabezpieczaniu obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Model ten charakteryzuje się prądem znamionowym wynoszącym 6 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do ochrony odbiorników o niskich prądach rozruchowych, takich jak obwody oświetleniowe czy gniazda wtykowe ogólnego przeznaczenia.

Kluczowym parametrem technicznym jest znamionowa zwarciowa zdolność łączeniowa Icn, która wynosi 6 kA. Oznacza to, że aparat jest w stanie bezpiecznie przerwać prąd zwarciowy o takiej wartości bez uszkodzenia swojej struktury, co gwarantuje ciągłość ochrony i bezpieczeństwo mienia. Szerokość urządzenia wynosi standardowe 18 mm, co odpowiada jednemu modułowi w rozdzielnicy, pozwalając na optymalne wykorzystanie miejsca na szynie DIN.

• Prąd znamionowy: 6 A – dedykowany dla obwodów o mniejszym obciążeniu.
• Charakterystyka B: Bezzwłoczne wyzwalanie przy prądzie 3-5 razy większym od znamionowego.
• Zdolność zwarciowa 6 kA: Wysoki poziom odporności na ekstremalne warunki pracy.
• Modułowość: Szerokość 18 mm ułatwia montaż w standardowych szafach rozdzielczych.
• Kompatybilność: Możliwość rozbudowy o styki pomocnicze, styki sygnałowe oraz wyzwalacze wzrostowe i podnapięciowe.

Zgodność z Normami

Urządzenia serii Ex9BN zostały zaprojektowane i przetestowane zgodnie z rygorystycznymi wymaganiami normy EN 60898. Norma ta określa standardy dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji, co potwierdza ich niezawodność w codziennej eksploatacji. Produkt spełnia najwyższe kryteria bezpieczeństwa, co jest kluczowe dla profesjonalnych instalatorów dbających o certyfikację swoich realizacji.

Zastosowanie

Wyłącznik nadprądowy Ex9BN B 6A znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Dzięki charakterystyce B, jest on preferowany w instalacjach, gdzie nie występują duże udary prądowe przy załączaniu odbiorników. Idealnie sprawdza się w:

• Zabezpieczaniu obwodów oświetleniowych LED i tradycyjnych.
• Ochronie czułych urządzeń elektronicznych w biurach i domach.
• Instalacjach sterowniczych, gdzie wymagana jest precyzyjna ochrona nadprądowa.
• Rozdzielnicach głównych i piętrowych jako element selektywnego systemu zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH-35 (DIN). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody o odpowiednim przekroju należy wprowadzić do zacisków i dokręcić z odpowiednim momentem obrotowym, aby uniknąć przegrzewania się styków. Urządzenie pozwala na montaż do trzech jednostek styków pomocniczych lub pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy, co pozwala na zdalne monitorowanie stanu instalacji.

FAQ

• Czy wyłącznik Ex9BN można łączyć z akcesoriami z serii Ex9BH? Tak, pod względem parametrów mechanicznych i wymiarów serie te są w pełni zgodne, co pozwala na stosowanie tych samych akcesoriów dodatkowych.
• Jaka jest szerokość jednego bieguna? Szerokość jednego bieguna wynosi dokładnie 18 mm, co odpowiada jednemu modułowi w systemie DIN.
• Ile sztuk znajduje się w opakowaniu zbiorczym? Produkt jest pakowany po 12 sztuk, co jest wygodnym rozwiązaniem przy większych inwestycjach.
• Czy charakterystyka B nadaje się do silników? Charakterystyka B jest przeznaczona do odbiorników o niskim prądzie rozruchowym. Do silników o ciężkim rozruchu zazwyczaj zaleca się charakterystykę C lub D.
