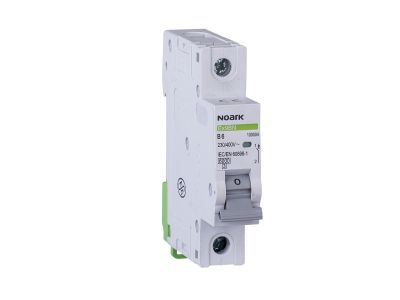

Wyłącznik nadprądowy 1-biegunowy, B 25A 6kA, Ex9BN | 100010 Noark

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii Ex9BN marki NOARK to zaawansowane urządzenie modułowe zaprojektowane z myślą o precyzyjnej ochronie instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Model ten charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na bezpieczną obsługę obwodów o umiarkowanym poborze mocy. Dzięki charakterystyce wyzwalania typu B, urządzenie reaguje bezzwłocznie przy prądzie o wartości od 3 do 5-krotności prądu znamionowego, co czyni go idealnym rozwiązaniem do ochrony odbiorników o niskich prądach rozruchowych.

• Znamionowa zwarciowa zdolność łączeniowa (Icn): Wynosi 6 kA, co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych, chroniąc infrastrukturę przed uszkodzeniem.
• Konstrukcja 1-biegunowa: Szerokość modułu wynosi standardowe 18 mm, co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Wysoka trwałość mechaniczna: Urządzenie zostało zaprojektowane do długotrwałej eksploatacji, zachowując pełną sprawność operacyjną przez tysiące cykli łączeniowych.
• Kompatybilność z akcesoriami: Wyłącznik umożliwia rozbudowę o styki pomocnicze, styki sygnałowe zadziałania oraz wyzwalacze wzrostowe lub podnapięciowe, co zwiększa funkcjonalność systemu automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymaganiami normy EN 60898, co potwierdza jego przydatność do użytku w instalacjach domowych oraz komercyjnych. Spełnienie tych standardów gwarantuje, że wyłącznik Ex9BN zapewnia powtarzalność parametrów wyzwalania oraz najwyższy poziom bezpieczeństwa użytkowników i mienia. Urządzenie posiada certyfikację dopuszczającą do obrotu na rynkach europejskich, co jest kluczowe dla profesjonalnych instalatorów i inspektorów nadzoru.

Zastosowanie

Wyłącznik nadprądowy Ex9BN 25A znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Jest dedykowany do zabezpieczania obwodów gniazd wtykowych, oświetlenia oraz urządzeń grzewczych, gdzie nie występują duże udary prądowe podczas załączania. Dzięki możliwości łączenia z szeroką gamą akcesoriów, może być również stosowany w bardziej złożonych systemach sterowania i sygnalizacji w rozdzielnicach głównych i piętrowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS-35). Aby zapewnić niezawodność połączenia, należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków. Wyłącznik Ex9BN umożliwia łatwe łączenie za pomocą szyn grzebieniowych (szynoprzewodów), co znacząco przyspiesza prace instalacyjne i poprawia estetykę wnętrza rozdzielnicy. Przed oddaniem instalacji do użytku zaleca się wykonanie pomiarów pętli zwarcia w celu weryfikacji skuteczności ochrony przeciwporażeniowej.

FAQ

• Czy do tego wyłącznika można podłączyć styki pomocnicze? Tak, konstrukcja serii Ex9BN pozwala na montaż do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.
• Jaka jest szerokość tego urządzenia? Wyłącznik jest 1-biegunowy i zajmuje jeden moduł w rozdzielnicy, co odpowiada szerokości 18 mm.
• Czy charakterystyka B jest odpowiednia dla silników? Charakterystyka B jest przeznaczona głównie dla odbiorników o niskim prądzie rozruchowym. W przypadku silników o ciężkim rozruchu zaleca się rozważenie charakterystyki C lub D, o ile parametry pętli zwarcia na to pozwalają.
