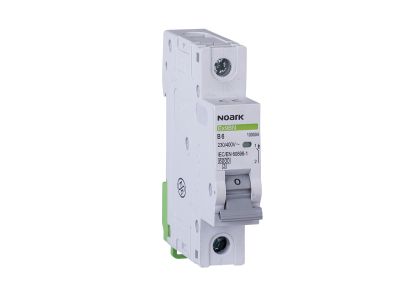

Wyłącznik nadprądowy 1-biegunowy, B 20A 6kA, Ex9BN | 100009 Noark

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy serii Ex9BN od renomowanego producenta NOARK to zaawansowane urządzenie modułowe zaprojektowane z myślą o kompleksowej ochronie instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Model ten charakteryzuje się prądem znamionowym wynoszącym 20 A, co pozwala na bezpieczną obsługę obwodów o umiarkowanym obciążeniu w budownictwie mieszkaniowym i komercyjnym. Charakterystyka wyzwalania typu B została precyzyjnie skalibrowana pod kątem ochrony odbiorników o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda ogólnego przeznaczenia.

• Znamionowa zwarciowa zdolność łączeniowa (Icn): Wynosi ona 6 kA, co gwarantuje skuteczne przerwanie obwodu w warunkach awaryjnych, chroniąc infrastrukturę przed uszkodzeniem.
• Konstrukcja modułowa: Szerokość jednego bieguna odpowiada standardowemu modułowi 18 mm, co ułatwia optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność z akcesoriami: Urządzenie umożliwia montaż do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy, co znacząco rozszerza funkcjonalność systemu o zdalną sygnalizację i sterowanie.
• Wysoka trwałość: Seria Ex9BN jest w pełni zgodna mechanicznie z serią Ex9BH, co potwierdza solidność wykonania i długą żywotność komponentów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymaganiami normy EN 60898, która definiuje standardy dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji. Dzięki pełnej certyfikacji, wyłącznik Ex9BN zapewnia najwyższy poziom bezpieczeństwa operacyjnego oraz pełną powtarzalność parametrów technicznych w całym zakresie prądów znamionowych od 1 do 63 A.

Zastosowanie

Wyłącznik nadprądowy NOARK Ex9BN znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem dla:

• Zabezpieczania obwodów gniazd wtykowych w budynkach mieszkalnych.
• Ochrony systemów oświetleniowych LED i tradycyjnych.
• Zastosowań w rozdzielnicach obiektów użyteczności publicznej, gdzie wymagana jest niezawodność i zgodność z normami europejskimi.
• Integracji z systemami automatyki budynkowej dzięki możliwości dołączenia styków pomocniczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS-35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody o odpowiednim przekroju należy wprowadzić do zacisków i dokręcić z odpowiednim momentem obrotowym, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki uniwersalnej konstrukcji, wyłącznik może być łączony z szynami grzebieniowymi, co znacząco przyspiesza prace instalacyjne w rozdzielnicy.

FAQ

1. Czy do wyłącznika Ex9BN można podłączyć styki pomocnicze?
Tak, konstrukcja pozwala na montaż do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania, co pozwala na monitorowanie stanu pracy wyłącznika w systemach nadzoru.

2. Jaka jest różnica między charakterystyką B a C?
Charakterystyka B, zastosowana w tym modelu, jest przeznaczona do ochrony urządzeń o niskim prądzie rozruchowym. Wyzwalacz magnetyczny reaguje przy prądzie 3-5 razy większym od prądu znamionowego.

3. Czy produkt nadaje się do zastosowań przemysłowych?
Wyłącznik spełnia normę EN 60898 (użytek domowy i podobny) i posiada zdolność zwarciową 6kA. W przypadku ciężkiego przemysłu o wyższych wymaganiach zwarciowych, należy zweryfikować projekt instalacji pod kątem wymaganej wartości Icu.
