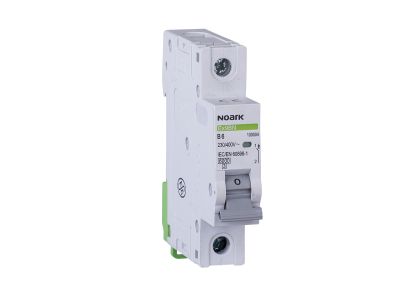

Wyłącznik nadprądowy 1-biegunowy, B 10A 6kA, Ex9BN | 100006 Noark

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy serii Ex9BN od renomowanego producenta NOARK to zaawansowane urządzenie modułowe zaprojektowane z myślą o precyzyjnej ochronie instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Model ten charakteryzuje się prądem znamionowym wynoszącym 10 A, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych o mniejszym obciążeniu. Charakterystyka wyzwalania typu B została zoptymalizowana pod kątem ochrony odbiorników o niskich prądach rozruchowych, reagując bezzwłocznie w zakresie od 3 do 5-krotności prądu znamionowego.

• Znamionowa zwarciowa zdolność łączeniowa (Icn): Wynosi 6 kA, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych, chroniąc infrastrukturę kablową przed zniszczeniem.
• Konstrukcja modułowa: Szerokość jednego bieguna wynosi standardowe 18 mm (1 moduł), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy na szynie DIN.
• Wysoka trwałość: Urządzenie zostało zaprojektowane do długotrwałej eksploatacji, zachowując pełną sprawność mechaniczną i elektryczną przez tysiące cykli łączeniowych.
• Kompatybilność z akcesoriami: Seria Ex9BN umożliwia rozbudowę o styki pomocnicze (do 3 jednostek), styki sygnałowe zadziałania oraz wyzwalacze wzrostowe lub podnapięciowe (do 2 jednostek).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymaganiami normy EN 60898, co potwierdza jego przydatność do użytku domowego oraz komercyjnego. Spełnienie tych standardów gwarantuje, że wyłącznik zachowuje powtarzalność parametrów wyzwalania oraz najwyższy poziom bezpieczeństwa użytkowania. Seria Ex9BN jest w pełni kompatybilna mechanicznie z wyższą serią Ex9BH, co ułatwia standaryzację komponentów w obrębie jednej instalacji.

Zastosowanie

Wyłącznik nadprądowy NOARK Ex9BN 10A znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Jest dedykowany do:

• Zabezpieczania obwodów oświetleniowych LED i tradycyjnych.
• Ochrony gniazd ogólnego przeznaczenia w biurach i mieszkaniach.
• Zabezpieczania urządzeń sterowniczych w automatyce budynkowej.
• Instalacji w rozdzielnicach głównych i piętrowych, gdzie wymagana jest selektywność i niezawodność zasilania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH-35 (DIN). Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Przewody o odpowiednim przekroju należy wprowadzić do zacisków windowych i dokręcić z odpowiednim momentem obrotowym, aby zapobiec przegrzewaniu się styków. Dzięki możliwości łączenia z szynami grzebieniowymi, instalacja wielu modułów przebiega szybko i estetycznie. Wyłącznik pozwala na podłączenie akcesoriów z lewej strony urządzenia, co zwiększa funkcjonalność całego zestawu zabezpieczającego.

FAQ

• Czy wyłącznik Ex9BN 10A B nadaje się do silników? Charakterystyka B jest przeznaczona głównie dla odbiorników rezystancyjnych i oświetlenia. Dla silników o dużym prądzie rozruchowym zaleca się stosowanie charakterystyki C lub D.
• Jaka jest szerokość tego wyłącznika? Wyłącznik jest 1-biegunowy i zajmuje dokładnie 1 moduł w rozdzielnicy, czyli 18 mm.
• Czy mogę zamontować do niego styk pomocniczy? Tak, seria Ex9BN pozwala na montaż do trzech jednostek styków pomocniczych lub styków sygnałowych, co pozwala na zdalne monitorowanie stanu wyłącznika.
• Ile sztuk znajduje się w opakowaniu zbiorczym? Standardowe opakowanie zawiera 12 sztuk produktu.
