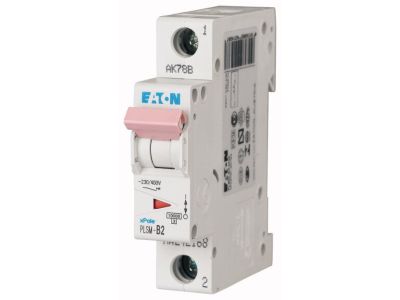

Wyłącznik nadprądowy 1-bieg. PLSM 10kA 2A B, PLSM-B2-MW | 242168 Eaton

Alternatywny kod produktu: PLSM-B2-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy PLSM-B2-MW (symbol 242168) to jednobiegunowe zabezpieczenie nadprądowe o prądzie znamionowym 2 A i charakterystyce B. Zdolność zwarciowa 10 kA zapewnia skuteczne przerywanie zwarć w instalacjach mieszkaniowych, użyteczności publicznej i przemysłowych. Kompaktowa konstrukcja ułatwia montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 2 A: precyzyjna ochrona obwodów o niewielkim obciążeniu, np. oświetlenia czy urządzeń elektronicznych, przed przeciążeniem.
• Charakterystyka B: szybkie wyzwalanie przy zwarciu, dedykowana do obwodów z odbiornikami rezystancyjnymi i elektronicznymi, minimalizuje ryzyko uszkodzenia wrażliwych urządzeń.
• Zdolność zwarciowa 10 kA: wysoka skuteczność przerywania znacznych prądów zwarciowych, zapewniająca bezpieczeństwo instalacji i personelu.
• Konstrukcja 1-biegunowa: oszczędza miejsce w rozdzielnicy, umożliwia łatwą rozbudowę i selektywną ochronę poszczególnych obwodów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych oraz posiada certyfikat CE. Przeznaczony do montażu zgodnie z obowiązującymi przepisami i wytycznymi producenta.

Zastosowanie

Wyłącznik nadprądowy PLSM-B2-MW znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników przed skutkami przeciążeń i zwarć. Sprawdza się zarówno w obiektach mieszkalnych, jak i komercyjnych oraz lekkim przemyśle.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtykowych w instalacjach domowych i użyteczności publicznej.
• Ochrona małych odbiorników przemysłowych, takich jak sterowniki czy zasilacze.
• Stosowany w rozdzielnicach głównych i podrozdzielniach jako element selektywnej ochrony.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego obwodu, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed rozpoczęciem prac upewnij się, że instalacja jest odłączona od źródła zasilania.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika PLSM-B2-MW? Charakterystyka B – wyzwala w zakresie 3-5 krotności prądu znamionowego. Stosowana głównie do obwodów oświetleniowych i gniazd wtykowych, gdzie nie występują duże prądy rozruchowe.
• Czy wyłącznik nadaje się do ochrony silników? Nie, charakterystyka B jest zbyt szybka dla silników (wysokie prądy rozruchowe). Do silników zaleca się charakterystykę C lub D.
• Jaki stopień ochrony ma ten wyłącznik? Standardowo aparatura modułowa montowana w rozdzielnicach posiada stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm). Dokładny stopień ochrony samego wyłącznika określa producent w karcie katalogowej.
