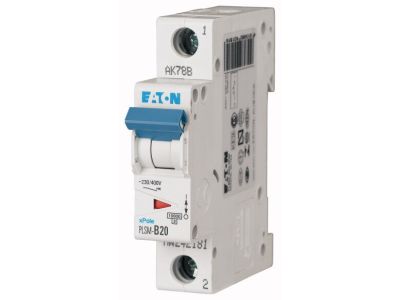

Wyłącznik nadprądowy 1-bieg. PLSM 10kA 20A C, PLSM-C20-MW | 242207 Eaton

Alternatywny kod produktu: PLSM-C20-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy jednobiegunowy PLSM-C20-MW (indeks 242207) przeznaczony do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Dzięki prądowi znamionowemu 20 A oraz zdolności zwarciowej 10 kA zapewnia niezawodne odłączanie obwodu w sytuacjach awaryjnych, minimalizując ryzyko uszkodzenia przewodów i odbiorników. Charakterystyka C (5–10 In) gwarantuje bezpieczne wyłączanie przy obciążeniach o podwyższonym prądzie rozruchowym, takich jak silniki czy transformatory.

• Prąd znamionowy 20 A: Zabezpiecza obwody o średnim obciążeniu (np. gniazda wtyczkowe, oświetlenie, małe instalacje grzewcze) przed przeciążeniami i zwarciami.
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne rozłączenie nawet przy wysokoprądowych zwarciach, spełniając wymagania dla większości instalacji w budownictwie mieszkaniowym i użyteczności publicznej.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności wartości znamionowej – idealne do obwodów z urządzeniami generującymi krótkotrwałe skoki prądu, zapewniając selektywność i ciągłość zasilania pozostałych odbiorników.
• Konstrukcja jednobiegunowa: Zajmuje tylko jedno pole na szynie TH35, co oszczędza miejsce w rozdzielnicy i ułatwia rozbudowę instalacji.
• Wysoka trwałość mechaniczna i elektryczna: Przystosowany do wielokrotnych cykli załączania i wyłączania bez utraty parametrów zabezpieczeniowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (IEC/EN 60898-1). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż i eksploatacja zgodnie z dokumentacją producenta oraz przepisami krajowymi.

Zastosowanie

Wyłącznik nadprądowy PLSM-C20-MW znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz obiektach użyteczności publicznej. Chroni obwody odbiorcze przed skutkami zwarć i przeciążeń, a także umożliwia ręczne odłączanie zasilania w celach serwisowych.

• Ochrona obwodów gniazd wtyczkowych i oświetleniowych w domach i mieszkaniach.
• Zabezpieczenie obwodów zasilających małe silniki, pompy, wentylatory i urządzenia klimatyzacyjne.
• Stosowanie w tablicach rozdzielczych w budynkach użyteczności publicznej oraz lekkim przemyśle.
• Ręczne odłączanie napięcia w obwodach podczas prac konserwacyjnych i montażowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP do pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy – zatrzaskuje się przez dociśnięcie do szyny aż do kliknięcia. Przewody należy podłączyć zgodnie ze schematem na obudowie, stosując moment dokręcania śrub zacisków podany w dokumentacji producenta. Przekrój przewodów dobrać do prądu znamionowego i warunków obciążenia. Po montażu sprawdzić działanie poprzez test wyzwalacza (ręczne załączenie i wyłączenie).

FAQ

• Czy wyłącznik nadprądowy PLSM-C20-MW ma podświetlenie? Nie. Jest to standardowy wyłącznik nadprądowy bez sygnalizacji optycznej. Stan załączenia/wyłączenia wskazuje mechaniczny wskaźnik na dźwigni (zielony – załączony, czerwony – wyłączony).
• Jaki jest stopień ochrony tego wyłącznika? Urządzenie jest przeznaczone do montażu w rozdzielnicach. W standardowej zabudowie na szynie DIN zapewnia stopień ochrony IP20 (ochrona przed dotknięciem palcem i ciałami stałymi >12,5 mm). Po instalacji w szczelnej rozdzielnicy stopień ochrony całego układu może być wyższy.
• Jaką charakterystykę wyzwalania ma ten wyłącznik? Posiada charakterystykę C, co oznacza wyzwalanie przy prądzie 5–10 krotności prądu znamionowego. Jest przeznaczony do zabezpieczania obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (np. silniki, transformatory, sterowniki).
