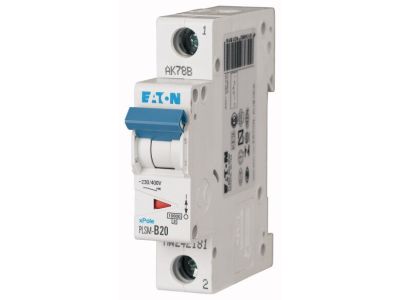

Wyłącznik nadprądowy 1-bieg. PLSM 10kA 20A B, PLSM-B20-MW | 242181 Eaton

Alternatywny kod produktu: PLSM-B20-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy serii PLSM o prądzie znamionowym 20 A i charakterystyce B, z zdolnością zwarciową 10 kA. Stanowi podstawowe zabezpieczenie instalacji elektrycznej przed skutkami przeciążeń i zwarć. Dzięki charakterystyce B sprawdza się w obwodach o charakterze rezystancyjnym i małym prądzie rozruchu.

• Prąd znamionowy 20 A: zabezpiecza obwody przed przeciążeniem, umożliwiając bezpieczną pracę instalacji o typowym obciążeniu (np. oświetlenie, gniazda).
• Charakterystyka B: wyzwala przy prądzie 3-5 krotności In – szybkie odcięcie zwarć w obwodach ogólnego przeznaczenia, minimalizujące ryzyko uszkodzenia przewodów i odbiorników.
• Zdolność zwarciowa 10 kA: gwarantuje bezpieczne wyłączenie prądów zwarciowych w sieciach o podwyższonej mocy zwarcia, zwiększając poziom ochrony instalacji.
• 1-biegunowy: dedykowany do ochrony jednego przewodu fazowego, stosowany w obwodach jednofazowych – prostota i oszczędność miejsca w rozdzielnicy.
• Szybki montaż na szynie DIN TH35: standardowa szerokość modułu ułatwia instalację w rozdzielnicach modułowych, skracając czas prac.

Zgodność z Normami

Wyłącznik nadprądowy PLSM-B20-MW spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Jego konstrukcja jest zgodna z ogólnie przyjętymi normami europejskimi dla wyłączników nadprądowych, co zapewnia bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy serii PLSM znajduje zastosowanie w nowych i modernizowanych instalacjach elektrycznych. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i w obiektach użyteczności publicznej oraz w lekkim przemyśle.

• Ochrona obwodów oświetleniowych i gniazd w domach, biurach, sklepach.
• Zabezpieczenie odbiorników w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w instalacjach przemysłowych o niewielkim udziale silników i przekształtników.
• Ochrona linii zasilających w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 20 A, a zaciski dokręcać momentem określonym w dokumentacji producenta (zazwyczaj 2-2,5 Nm). Po zamontowaniu sprawdź działanie wyłącznika poprzez ręczne załączenie i wyłączenie.

FAQ

• Jaki jest stopień ochrony (IP) tego wyłącznika? Aparatura modułowa montowana w rozdzielnicy standardowo charakteryzuje się stopniem ochrony IP20. Sam wyłącznik PLSM-B20-MW nie jest przystosowany do pracy w wilgotnych lub zapylonych warunkach bez dodatkowej obudowy.
• Czy wyłącznik nadprądowy PLSM ma podświetlenie? Nie, standardowe wyłączniki nadprądowe tej serii nie są wyposażone w podświetlenie. Do sygnalizacji stanu załączenia można zastosować oddzielne wskaźniki lub lampki sygnalizacyjne.
• Jaki jest tryb pracy styku w wyłączniku nadprądowym? Styk jest normalnie rozwarty (zwierny) – zamykany ręcznie dźwignią. Automatyczne wyzwolenie następuje w przypadku przeciążenia lub zwarcia, co powoduje rozwarcie styków i przerwanie obwodu.
