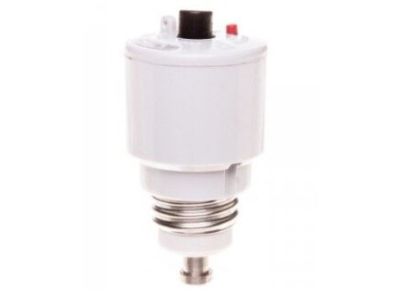

Wyłącznik nadmiarowy wkrętkowy z uszkiem do plombowania, L6A | L-6A GHS101 2060 VP9203 Kontakt Simon

Alternatywny kod produktu: WBWU-060xxx-A031

Opis i Kluczowe Cechy

Wyłącznik nadmiarowy wkrętkowy L-6A GHS101 2060 VP9203 to niezawodne zabezpieczenie obwodów prądu przemiennego przed skutkami przeciążeń i zwarć. Oznaczenie L6A wskazuje na prąd znamionowy 6 A, co czyni go odpowiednim do ochrony odbiorników o umiarkowanym poborze mocy. Wyposażony w zaciski śrubowe (wkrętkowe) oraz uszko do plombowania, zapewnia pewne połączenie przewodów i możliwość fizycznej blokady w pozycji wyłączonej.

• Prąd znamionowy 6 A: Skuteczna ochrona przed przeciążeniem i zwarciem w obwodach o prądzie roboczym do 6 A – minimalizuje ryzyko uszkodzenia instalacji i odbiorników.
• Zaciski wkrętkowe: Pewny i trwały montaż przewodów – zmniejsza ryzyko poluzowania połączeń w czasie eksploatacji.
• Uszko do plombowania: Umożliwia zaplombowanie wyłącznika w stanie wyłączenia – zapobiega nieuprawnionemu załączeniu obwodu, np. podczas prac konserwacyjnych.
• Kompaktowa obudowa: Łatwy montaż na szynie TH35 w standardowej rozdzielnicy – oszczędność miejsca i szybka instalacja.
• Konstrukcja nadmiarowa: Wyzwalanie elektromagnetyczne dla zwarć oraz termiczne dla przeciążeń – kompleksowa ochrona w jednym urządzeniu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z europejskimi normami dotyczącymi wyłączników nadmiarowych (rodzina norm IEC/EN 60898), co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadmiarowy L-6A GHS101 przeznaczony jest do ochrony obwodów odbiorczych w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i lekkiego przemysłu. Sprawdza się wszędzie tam, gdzie wymagana jest możliwość plombowania wyłącznika.

• Ochrona obwodów oświetlenia i gniazd wtyczkowych o prądzie do 6 A.
• Zabezpieczenie zasilania urządzeń biurowych, sterowników PLC i małych maszyn.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach – szybkie odcięcie zasilania w razie awarii.
• Instalacje wymagające blokady wyłączenia (np. w serwisie, laboratoriach) – plombowanie gwarantuje brak przypadkowego załączenia.

Wskazówki Montażowe

Montaż i prace serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP z zakresu eksploatacji urządzeń elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Wyłącznik montuje się na szynie TH35 (DIN 35 mm). Zaciski wkrętkowe należy dokręcić momentem zgodnym z dokumentacją producenta – typowo 2–2,5 Nm. Przekrój przewodów dobierz do prądu obciążenia oraz długości trasy.

FAQ

• Czy wyłącznik nadmiarowy L-6A nadaje się do plombowania? Tak, specjalne uszko umożliwia założenie plomby w pozycji wyłączenia, co zabezpiecza przed nieuprawnionym załączeniem obwodu.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnego stopnia IP, jednak standardowo aparatura montowana w rozdzielnicy wewnętrznej charakteryzuje się ochroną IP20 – ochrona przed przypadkowym dotknięciem części pod napięciem.
• Czy mogę stosować ten wyłącznik do ochrony silnika? Wyłącznik nadmiarowy L6A zapewnia ochronę przed zwarciem i przeciążeniem, ale nie uwzględnia charakterystyki rozruchu silnika. Do typowych zabezpieczeń silników zaleca się stosowanie wyłączników silnikowych z odpowiednią charakterystyką termiczną i zwarciową.
