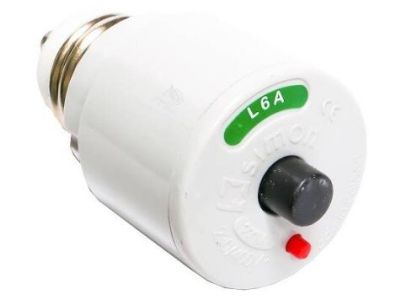

Wyłącznik nadmiarowy wkrętkowy - S101S, L6A | L-6A GHS101 2060 VP0 Kontakt Simon

Alternatywny kod produktu: WBWB-060xxx-A031

Opis i Kluczowe Cechy

Wyłącznik nadmiarowy wkrętkowy z serii S101S o oznaczeniu L6A to urządzenie zabezpieczające przeznaczone do ochrony obwodów przed przeciążeniem i zwarciem. Prąd znamionowy 6A i charakterystyka L gwarantują selektywne wyłączanie w przypadku awarii, minimalizując ryzyko uszkodzenia instalacji. Montaż wkrętkowy zapewnia pewne i trwałe połączenie przewodów. Symbol katalogowy: L-6A GHS101 2060 VP0.

• Prąd znamionowy 6A: Odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu, np. oświetlenia lub gniazd wtyczkowych, przy jednoczesnym zachowaniu bezpieczeństwa przed przegrzaniem.
• Charakterystyka L: Specjalnie dobrany przebieg wyzwalania zapewniający ochronę w obwodach z długimi przewodami lub transformatorami, gdzie mogą wystąpić podwyższone prądy rozruchowe.
• Montaż wkrętkowy: Zaciski śrubowe umożliwiają pewne i powtarzalne podłączenie przewodów o odpowiednim przekroju, minimalizując rezystancję połączeń.
• Seria S101S: Sprawdzona konstrukcja stosowana w rozdzielnicach budynkowych i przemysłowych, gwarantująca niezawodność i łatwość montażu na szynie TH35.
• Kompaktowa budowa modułowa: Umożliwia oszczędność miejsca w rozdzielnicy i łatwą rozbudowę instalacji.

Zgodność z Normami

Wyłącznik nadmiarowy S101S L6A spełnia wymagania europejskich norm bezpieczeństwa oraz dyrektyw unijnych. Posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi przepisami dla aparatury modułowej. Przeznaczony do użytku w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadmiarowy L6A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników przed skutkami zwarć i przeciążeń. Sprawdza się zarówno w nowych, jak i modernizowanych instalacjach.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtyczkowych i odbiorników o mocy do ok. 1,4 kW (przy napięciu 230 V).
• Stosowanie w rozdzielnicach przemysłowych do ochrony linii zasilających urządzenia sterujące.
• Instalacje z długimi trasami kablowymi, gdzie wymagana jest charakterystyka L dla zachowania selektywności.

Wskazówki Montażowe

Montaż wyłącznika nadmiarowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP i norm instalacyjnych. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN). Zaciski wkrętowe należy dokręcać momentem podanym w dokumentacji technicznej producenta. Przekrój podłączanych przewodów powinien być dobrany zgodnie z obowiązującymi normami i obciążalnością prądową. Po zakończeniu montażu sprawdzić poprawność działania wyłącznika i szczelność połączeń.

FAQ

• Jaki stopień ochrony ma wyłącznik nadmiarowy S101S? Jak większość aparatury modułowej montowanej w rozdzielnicach, wyłącznik posiada stopień ochrony IP20 (ochrona przed ciałami stałymi).
• Czy wyłącznik posiada podświetlenie lub wskaźnik zadziałania? Nie, wyłączniki nadmiarowe nie są standardowo wyposażone w podświetlenie; stan zadziałania sygnalizowany jest mechanicznym położeniem dźwigni (ON/OFF).
• Co oznacza oznaczenie L w symbolu L6A? L oznacza charakterystykę wyzwalania – specjalnie zaprojektowaną do ochrony obwodów z długimi przewodami lub transformatorami, gdzie typowe charakterystyki B, C lub D mogłyby powodować niepożądane wyłączenia.
