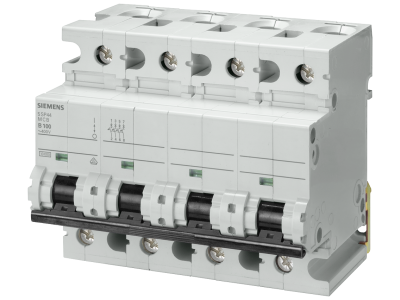

Wyłącznik nadprądowy 400V 10kA, 4-bieg., B, 125A, głęb.=70mm | 5SP4492-6 Siemens

Alternatywny kod produktu: 5SP44926

Opis i Kluczowe Cechy

Wyłącznik nadprądowy firmy Siemens z serii SENTRON, symbol 5SP4492-6, to czterobiegunowe urządzenie ochronne o prądzie znamionowym 125 A i zdolności zwarciowej 10 kA przy napięciu 400 V AC. Charakterystyka B zapewnia szybkie wyzwalanie w przypadku zwarć, chroniąc przewody i odbiorniki o charakterze rezystancyjnym. Głębokość kompaktowa 70 mm ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 125 A: Zabezpiecza obwody o wysokim obciążeniu, np. w instalacjach przemysłowych lub budynkach użyteczności publicznej, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka wyzwalania B: Gwarantuje selektywną ochronę odbiorników rezystancyjnych (grzejniki, oświetlenie) oraz instalacji o małych prądach rozruchowych.
• Zdolność zwarciowa 10 kA: Odporny na silne zwarcia w sieciach o dużym potencjale zwarciowym, zapewniając trwałość i bezpieczeństwo.
• Napięcie znamionowe 400 V AC: Przeznaczony do pracy w sieciach trójfazowych z przewodem neutralnym, chroniąc wszystkie cztery bieguny.

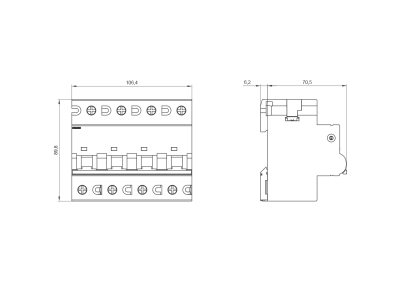

• Kompaktowa głębokość 70 mm: Umożliwia montaż w płytkich rozdzielnicach bez utraty miejsca na okablowanie.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dla wyłączników nadprądowych i posiada certyfikat CE. Zapewnia ochronę przed przeciążeniem i zwarciem zgodnie z aktualnymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy Siemens 5SP4492-6 znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz infrastrukturalnych, gdzie wymagana jest niezawodna ochrona przed zwarciem i przeciążeniem.

• Ochrona obwodów zasilających silniki o małym prądzie rozruchowym (np. wentylatory, pompy) w szafach sterowniczych.
• Zabezpieczenie rozdzielnic głównych w budynkach wielorodzinnych i biurowych – charakterystyka B zapewnia selektywność z wyłącznikami nadprądowymi o wyższych charakterystykach.
• Stosowany w instalacjach oświetleniowych i gniazd wtyczkowych w obiektach przemysłowych, gdzie prąd znamionowy 125 A pozwala na zasilanie wielu odbiorników.
• Element systemów ochrony przeciwzwarciowej w infrastrukturze (stacje transformatorowe, hale produkcyjne) – dzięki zdolności 10 kA.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz zgodnie z normami dla prądu 125 A (np. 35 mm² dla Cu) oraz sprawdź moment dokręcania zacisków w dokumentacji producenta. Po zakończeniu montażu wykonaj pomiary skuteczności ochrony przeciwporażeniowej.

FAQ

• Czy wyłącznik nadprądowy 5SP4492-6 ma podświetlenie sygnalizujące zadziałanie? Nie, ten model nie posiada podświetlenia. Stan zadziałania sygnalizowany jest przez mechaniczny wskaźnik położenia styków (zielony/ czerwony) na obudowie.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12,5 mm).
• Do jakich obwodów zaleca się charakterystykę B? Charakterystyka B jest przeznaczona do obwodów o charakterze rezystancyjnym i małych prądach rozruchowych, np. oświetlenie, gniazda wtyczkowe w budynkach mieszkalnych, pompy, wentylatory. Nie zaleca się jej do silników o dużym prądzie rozruchowym (tu lepsza jest charakterystyka C lub D).
