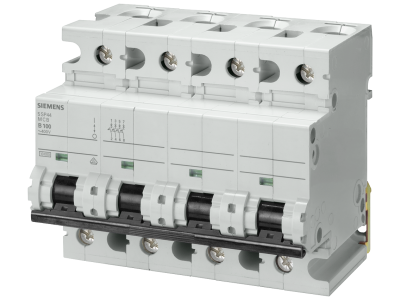

Wyłącznik nadprądowy 400V 10kA, 4-bieg., B, 100A, głęb.=70mm | 5SP4491-6 Siemens

Alternatywny kod produktu: 5SP44916

Opis i Kluczowe Cechy

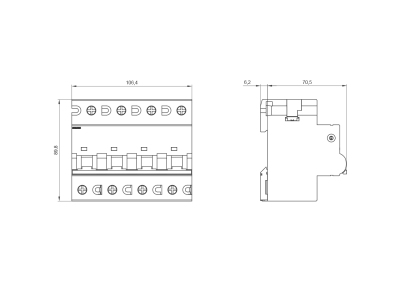

Wyłącznik nadprądowy Siemens 5SP4491-6 z rodziny SENTRON to 4-biegunowy automat zabezpieczający o charakterystyce B, zaprojektowany do ochrony instalacji przed skutkami przeciążeń i zwarć. Prąd znamionowy 100 A oraz zdolność zwarciowa 10 kA przy napięciu 400 V AC zapewniają skuteczne odcięcie obwodu w warunkach awaryjnych, minimalizując ryzyko uszkodzenia urządzeń i instalacji. Głębokość urządzenia wynosi 70 mm, co ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 100 A: Możliwość zabezpieczania obwodów o dużym obciążeniu, np. w instalacjach przemysłowych i rozdzielnicach głównych.
• Charakterystyka wyzwalania B: Szybkie wyłączanie przy prądach zwarciowych od 3 do 5 krotności prądu znamionowego – idealna do ochrony obwodów z odbiornikami rezystancyjnymi i krótkimi liniami kablowymi.
• Zdolność zwarciowa 10 kA: Gwarantuje pewne rozłączenie przy wysokich prądach zwarciowych, chroniąc personel i instalację przed skutkami zwarcia.
• 4 bieguny (4P): Zabezpiecza wszystkie fazy oraz przewód neutralny (w sieciach TN) – kompleksowa ochrona obwodu trójfazowego.
• Napięcie znamionowe 400 V AC: Przystosowany do standardowych sieci niskiego napięcia w budynkach i przemyśle.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4491-6 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z wymogami standardów DIN oraz dyrektywami dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i charakterystyce B, wyłącznik nadprądowy Siemens 5SP4491-6 znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przed zwarciem i przeciążeniem. Sprawdza się zarówno w instalacjach komercyjnych, jak i przemysłowych.

• Zabezpieczanie rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej.
• Ochrona obwodów odbiorników rezystancyjnych, takich jak grzejniki, piece, bojlery.
• Instalacje oświetleniowe i gniazd wtykowych o znacznym obciążeniu.
• Zabezpieczanie linii kablowych w zakładach produkcyjnych i magazynach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 100 A oraz warunków środowiskowych. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów określa karta katalogowa producenta.

FAQ

• Czy wyłącznik nadprądowy 5SP4491-6 ma charakterystykę B? Tak, charakterystyka B oznacza wyzwalanie w zakresie od 3 do 5 krotności prądu znamionowego, co zapewnia szybkie wyłączenie w przypadku zwarć i przeciążeń.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 10 kA przy napięciu 400 V AC, co pozwala na bezpieczne wyłączenie obwodu nawet przy bardzo wysokich prądach zwarciowych.
• Czy wyłącznik nadaje się do montażu w rozdzielnicy na szynie DIN? Tak, wyłącznik jest przystosowany do montażu na szynie TH35 (DIN) o szerokości 35 mm. Głębokość urządzenia wynosi 70 mm, co ułatwia instalację w standardowych rozdzielnicach.
