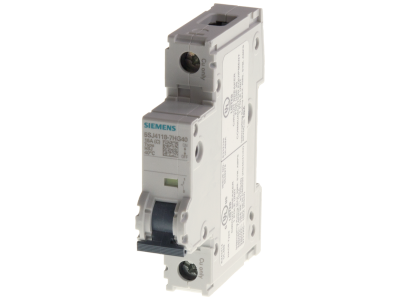

Wyłącznik nadmiarowoprądowy, 240V, 15KA, 1-biegunowy, C40A, D=70mm do UL 489, SAMEPOLARITY | 5SJ4140-7HG40 Siemens

Alternatywny kod produktu: 5SJ41407HG40

Opis i Kluczowe Cechy

Wyłącznik nadmiarowoprądowy SAMEPOLARITY 5SJ4140-7HG40 to jednobiegunowy aparat modułowy o prądzie znamionowym 40 A i charakterystyce wyzwalania C. Zaprojektowany do pracy przy napięciu 240 V, oferuje zdolność wyłączania zwarciowego do 15 kA, co przekłada się na skuteczną ochronę obwodów nawet w warunkach wysokiego prądu zwarciowego. Głębokość konstrukcji wynosi 70 mm, co ułatwia zabudowę w standardowych rozdzielnicach.

• Prąd znamionowy 40 A (charakterystyka C): Zabezpiecza obwody o znacznym obciążeniu, zapewniając niezawodne wyzwalanie przy przeciążeniach oraz zwarciu – idealny do odbiorników o średnim prądzie rozruchu, takich jak silniki czy transformatory.
• Zdolność wyłączania zwarciowego 15 kA: Gwarantuje bezpieczne przerwanie wysokich prądów zwarciowych (do 15 000 A), minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Napięcie znamionowe 240 V: Przystosowany do pracy w jednofazowych instalacjach elektrycznych, zapewnia stabilną ochronę w typowych układach rozdziału energii.
• Konstrukcja jednobiegunowa (1P): Zajmuje tylko jeden moduł na szynie TH35, co pozwala na oszczędność miejsca w rozdzielnicy i elastyczne konfigurowanie układów zabezpieczeń.
• Głębokość 70 mm: Kompaktowa budowa ułatwia montaż w rozdzielnicach o ograniczonej głębokości, bez kolizji z przewodami czy innymi aparatami.

Zgodność z Normami

Wyłącznik nadmiarowoprądowy 5SJ4140-7HG40 spełnia wymagania amerykańskiej normy UL 489 dotyczącej bezpieczeństwa wyłączników nadmiarowoprądowych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Jako uniwersalne zabezpieczenie przed przeciążeniem i zwarciem, wyłącznik nadmiarowoprądowy SAMEPOLARITY sprawdza się w różnorodnych obwodach odbiorczych i rozdzielczych. Poniżej przedstawiono typowe scenariusze jego wykorzystania.

• Ochrona obwodów gniazd wtyczkowych i odbiorników stałych w instalacjach mieszkaniowych oraz biurowych przy napięciu 240 V.
• Zabezpieczenie linii zasilających odbiorniki o umiarkowanym prądzie rozruchu (np. sprężarki, pompy, wentylatory) – charakterystyka C jest odporna na krótkotrwałe przepięcia rozruchowe.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach obiektów komercyjnych, gdzie wymagana jest wysoka zdolność wyłączania zwarciowego (15 kA).
• Zabezpieczenie obwodów sterowania i zasilania w szafach automatyki przemysłowej – kompaktowa budowa ułatwia integrację z innymi aparatami modułowymi na szynie TH35.

Wskazówki Montażowe

Montaż wyłącznika nadmiarowoprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i wartością znamionową zabezpieczenia (40 A). Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta – dla tego modelu nie podano konkretnej wartości, dlatego kieruj się ogólnymi wytycznymi dla aparatury modułowej (zalecany moment 2–3 Nm dla przewodów miedzianych). Po zamontowaniu sprawdź poprawność połączeń oraz działanie wyzwalacza.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę C, co oznacza wyzwalanie przy prądzie 5–10 krotności prądu znamionowego (200–400 A dla wersji 40 A). Charakterystyka ta jest zalecana do odbiorników o umiarkowanym prądzie rozruchu.
• Czy wyłącznik jest zgodny z normą UL 489? Tak, model 5SJ4140-7HG40 został zaprojektowany zgodnie z wymaganiami normy UL 489, co potwierdza jego bezpieczeństwo i niezawodność w ochronie przeciwprzeciążeniowej i zwarciowej.
• Jaka jest zdolność wyłączania zwarciowego (prąd znamionowy zwarciowy)? Zdolność wyłączania wynosi 15 kA przy 240 V AC. Oznacza to, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy do 15 000 A bez uszkodzenia konstrukcji.
