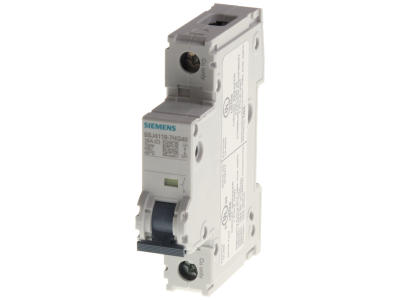

Wyłącznik nadmiarowoprądowy 240V, 15KA, 1-bieg., C10A, D=70mm do UL 489, ta sama polaryzacja | 5SJ4110-7HG40 Siemens

Alternatywny kod produktu: 5SJ41107HG40

Opis i Kluczowe Cechy

Wyłącznik nadmiarowoprądowy Siemens 5SJ4110-7HG40 to jednobiegunowe urządzenie zabezpieczające przeznaczone do pracy w obwodach 240V AC. Dzięki prądowi znamionowemu 10A i charakterystyce C zapewnia skuteczną ochronę przeciążeniową i zwarciową. Kompaktowa obudowa o głębokości 70 mm ułatwia montaż w standardowych rozdzielnicach. Model ten spełnia rygorystyczne wymagania normy UL 489, potwierdzając wysoką jakość i bezpieczeństwo.

• Prąd znamionowy 10 A: Umożliwia bezpieczne prowadzenie obwodów o umiarkowanym obciążeniu, zapobiegając przeciążeniom i wydłużając żywotność instalacji.
• Charakterystyka C: Gwarantuje selektywne wyzwalanie przy prądach zwarciowych (5-10-krotność prądu znamionowego), co jest optymalne dla obwodów z odbiornikami indukcyjnymi, jak silniki czy transformatory.
• Zdolność wyłączania 15 kA (240 V AC): Zapewnia bezpieczne przerwanie dużych prądów zwarciowych, chroniąc personel i sprzęt przed skutkami awarii.
• Napięcie 240 V AC: Kompatybilność z typowymi sieciami niskiego napięcia w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Zgodność z UL 489: Certyfikat uznawany na rynku amerykańskim oznacza, że wyłącznik został przebadany pod kątem niezawodności i bezpieczeństwa pracy w trudnych warunkach.

Zgodność z Normami

Wyłącznik nadmiarowoprądowy Siemens 5SJ4110-7HG40 spełnia wymagania normy UL 489, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach wymagających amerykańskich certyfikatów. Produkt posiada oznakowanie CE i jest zgodny z odpowiednimi dyrektywami Unii Europejskiej.

Zastosowanie

Urządzenie znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów napowietrznych i kablowych, zarówno w nowych instalacjach, jak i modernizacjach.

• Zabezpieczenie obwodów odbiorników końcowych (gniazd, oświetlenia, urządzeń AGD) w budynkach mieszkalnych i biurowych.
• Ochrona linii w rozdzielnicach przemysłowych, gdzie występują silniki, pompy, wentylatory i inne odbiorniki indukcyjne.
• Instalacje w systemach automatyki budynkowej (sterowanie oświetleniem, klimatyzacją), gdzie wymagana jest charakterystyka C.
• Aplikacje eksportowe zgodne z normą UL 489, np. w maszynach i urządzeniach przeznaczonych na rynek amerykański.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 (zgodnie z PN-EN 60715). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Przekrój przewodów dobierz do prądu znamionowego (10 A) oraz warunków instalacji. Moment dokręcania śrub zaciskowych – stosuj się do zaleceń producenta podanych w dokumentacji technicznej. Używaj przewodów o odpowiedniej izolacji, dostosowanej do napięcia 240 V AC.

FAQ

• Czy wyłącznik nadaje się do obwodów prądu stałego (DC)? Nie, urządzenie zaprojektowano wyłącznie dla napięcia przemiennego 240 V AC. Do obwodów DC należy stosować modele dedykowane z odpowiednią polaryzacją.
• Jaka jest szerokość modułu (w jednostkach modułowych)? W danych technicznych nie podano szerokości modułu. Dla dokładnych wymiarów zalecamy sprawdzenie karty katalogowej producenta lub bezpośredni kontakt z działem technicznym.
• Czy charakterystyka C jest odpowiednia do ochrony obwodów z oświetleniem LED? Tak, charakterystyka C działa poprawnie, jednak przy dużych prądach rozruchowych zasilaczy LED może wymagać analizy selektywności. W przypadku wątpliwości skonsultuj się z projektantem instalacji.
