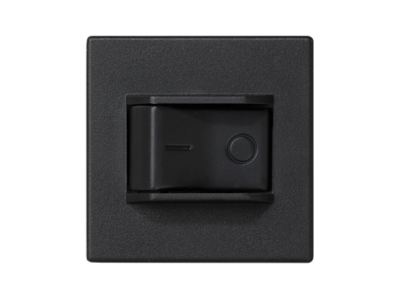

Wyłącznik nadmiarowo-prądowy K45 C10A, czarny, Simon Connect | K106A/14 Kontakt Simon

Alternatywny kod produktu: TSC-K106A-14

Opis i Kluczowe Cechy

Wyłącznik nadmiarowo-prądowy Simon Connect K106A/14 (oznaczenie K45 C10A) to kompaktowe urządzenie ochronne dedykowane do instalacji elektrycznych niskiego napięcia. Charakterystyka C zapewnia selektywne wyzwalanie przy prądach zwarciowych, co chroni przewody i odbiorniki przed uszkodzeniem. Prąd znamionowy 10 A pozwala na bezpieczne zasilanie obwodów o umiarkowanym obciążeniu, a czarna obudowa nadaje nowoczesny wygląd rozdzielnicy.

• Charakterystyka C: Gwarantuje wyzwalanie przy prądach zwarciowych od 5 do 10-krotności prądu znamionowego, zapewniając selektywną ochronę i minimalizację przestojów w instalacji.
• Prąd znamionowy 10 A: Odpowiedni do obwodów oświetleniowych, gniazd wtyczkowych i innych odbiorników o łącznym poborze prądu do 10 A – bezpieczna praca bez ryzyka przeciążenia styków.
• Czarna obudowa: Estetyczny wygląd pasujący do nowoczesnych rozdzielnic i szaf sterowniczych, ułatwiający identyfikację wizualną w panelu.
• Standardowy montaż na szynie TH35 (DIN): Szybka i pewna instalacja w rozdzielnicach modułowych – zgodna z powszechnie stosowanym systemem mocowania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz dyrektyw niskonapięciowych. Posiada certyfikat CE, potwierdzający zgodność z podstawowymi wymogami bezpieczeństwa. (Szczegółowe numery norm – dostępne w dokumentacji technicznej producenta).

Zastosowanie

Wyłącznik nadmiarowo-prądowy Simon Connect znajduje zastosowanie w instalacjach niskiego napięcia do ochrony obwodów przed przeciążeniem i zwarciem. Sprawdza się w rozdzielnicach budynkowych, szafach sterowniczych oraz w systemach automatyki.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zasilanie gniazd wtyczkowych w pomieszczeniach o standardowym obciążeniu (prąd do 10 A).
• Zabezpieczenie obwodów sterowania w szafach automatyki i urządzeń elektrycznych.
• Ochrona odbiorników indywidualnych (np. pralki, lodówki) w rozdzielnicach mieszkaniowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN). Przed podłączeniem należy sprawdzić przekrój przewodów – powinien być dobrany do prądu znamionowego 10 A i prądu zwarciowego w instalacji. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Po zakończeniu montażu sprawdzić poprawność działania i szczelność połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C (oznaczenie C10A), co oznacza wyzwalanie przy prądzie zwarciowym od 5 do 10-krotności prądu znamionowego. Zapewnia to selektywną ochronę typowych obwodów w budynkach.
• Czy wyłącznik posiada podświetlenie? W danych producenta brak informacji o podświetleniu. Standardowe wyłączniki nadmiarowo-prądowe modułowe nie są wyposażone w podświetlenie – funkcja ta nie jest przewidziana w konstrukcji.
• Jaki jest stopień ochrony (IP) tego urządzenia? W dostępnych danych nie podano konkretnej wartości IP. Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowym stopniem ochrony jest IP20, jednak szczegółowe informacje należy sprawdzić w pełnej dokumentacji technicznej produktu.
