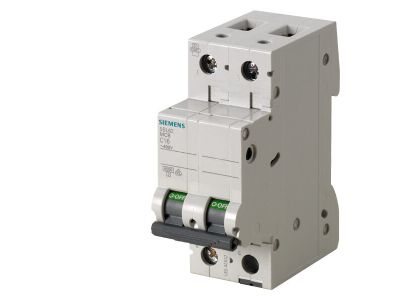

Wyłącznik nadprądowy 400V 6kA, 2-bieg., C, 2A | 5SL6202-7 Siemens

Alternatywny kod produktu: 5SL62027

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SL6202-7 to dwubiegunowe urządzenie modułowe o prądzie znamionowym 2A i charakterystyce wyzwalania C. Zapewnia skuteczną ochronę przewodów oraz odbiorników przed skutkami przeciążeń i zwarć w instalacjach budynkowych i przemysłowych przy napięciu przemiennym do 440 V. Dzięki zdolności wyłączania zwarciowej 6 kA gwarantuje bezpieczne przerwanie obwodu nawet w przypadku dużych prądów zwarciowych.

• Prąd znamionowy 2 A – charakterystyka C: przeznaczony do obwodów o umiarkowanych prądach rozruchowych, np. do zasilania silników małej mocy, sterowników lub oświetlenia, bez ryzyka zbędnych zadziałań.
• Zdolność wyłączania zwarciowego 6 kA: wysoki poziom bezpieczeństwa – urządzenie bezawaryjnie przerywa prądy zwarciowe do 6 kA, chroniąc instalację i osoby obsługujące.
• Napięcie znamionowe izolacji 400 V AC (250/440 V): przeznaczony do typowych sieci niskiego napięcia; dopuszcza pracę w sieciach prądu stałego do 60 V DC.
• Dwubiegunowa konstrukcja (2P): umożliwia jednoczesne odłączanie obu faz (lub fazy i przewodu neutralnego), co zwiększa bezpieczeństwo przy pracach serwisowych.
• Możliwość rozbudowy o akcesoria: można do niego dołączyć styki pomocnicze, człony różnicowo-prądowe, wyzwalacze wzrostowe/zanikowe oraz napędy zdalne – elastyczne rozszerzanie funkcjonalności rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy 5SL6202-7 spełnia wymagania norm IEC (przeznaczony do sieci prądu przemiennego o napięciu do 250/440 V) oraz posiada aprobatę UL 1077, co umożliwia stosowanie go jako supplementary protector w sieciach AC do 480 V (dla wersji 2‑ i 3‑biegunowych). Urządzenie jest zgodne z dyrektywami Unii Europejskiej i posiada oznakowanie CE.

Zastosowanie

Wyłącznik nadprądowy 5SL6202-7 znajduje szerokie zastosowanie w ochronie obwodów odbiorczych w budownictwie mieszkaniowym, biurowym oraz w lekkim przemyśle. Dzięki niewielkiemu prądowi znamionowemu 2 A idealnie nadaje się do zabezpieczania obwodów o małym obciążeniu.

• Ochrona obwodów oświetleniowych LED, gniazd wtyczkowych w pomieszczeniach biurowych i domowych.
• Zabezpieczenie układów sterowania, sterowników PLC, przekaźników oraz zasilaczy małej mocy.
• Stosowany jako wyłącznik główny lub odłącznik w tablicach rozdzielczych do bezpiecznego odłączania napięcia podczas prac serwisowych.
• Praca w sieciach prądu stałego (DC) do 60 V – do ochrony obwodów automatyki, czujników lub małych silników DC.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego 5SL6202-7 powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania śrub zacisków oraz przekrój przyłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta – przekrój przewodów dobrać do prądu znamionowego 2 A.

FAQ

• Czy wyłącznik nadprądowy 5SL6202-7 może pracować w obwodach prądu stałego? Tak, urządzenie dopuszcza stosowanie w sieciach prądu stałego o napięciu do 60 V DC.
• Jaka jest charakterystyka wyzwalania i do czego się ją stosuje? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie 5-10 krotności prądu znamionowego. Jest zalecana do obwodów z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym.
• Czy do tego wyłącznika można dołączyć akcesoria dodatkowe? Tak, dostępne są elementy takie jak styki pomocnicze, człony różnicowo-prądowe (RCD), wyzwalacze wzrostowe i zanikowe oraz napędy zdalne, co pozwala na rozszerzenie funkcji wyłącznika w zależności od potrzeb instalacji.
