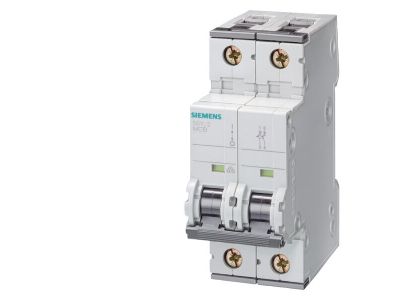

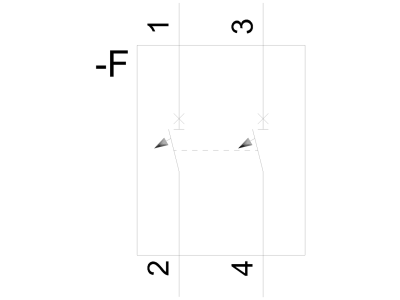

Wyłącznik nadprądowy uniwersalny DC 440V AC 400V 10kA, 2-bieg., C, 6A | 5SY5206-7 Siemens

Alternatywny kod produktu: 5SY52067

Opis i Kluczowe Cechy

Wyłącznik nadprądowy uniwersalny o symbolu 5SY5206-7 to dwubiegunowe urządzenie modułowe o charakterystyce C i prądzie znamionowym 6 A. Przeznaczony do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w sieciach prądu przemiennego o napięciu do 400 V oraz prądu stałego do 440 V. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczne przerywanie wysokich prądów zwarciowych, co zwiększa bezpieczeństwo instalacji. Szerokość modułu (2 moduły po 17,5 mm) ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 6 A: Dopasowany do obwodów oświetleniowych, gniazd wtyczkowych lub mniejszych odbiorników – chroni przed przeciążeniem bez zbędnych wyłączeń przy typowych obciążeniach.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – zalecana do ochrony obwodów z silnikami, transformatorami i urządzeniami o podwyższonym prądzie rozruchu.
• Zdolność zwarciowa 10 kA (AC): Gwarantuje bezpieczne wyłączenie prądów zwarciowych do 10 kA, minimalizując ryzyko uszkodzenia aparatury i pożaru instalacji.
• Uniwersalność napięciowa – AC 400 V / DC 440 V: Możliwość stosowania zarówno w instalacjach trójfazowych prądu przemiennego, jak i w obwodach prądu stałego (np. fotowoltaika, zasilacze awaryjne) – jeden model obsługuje różne systemy zasilania.
• Kompatybilność z akcesoriami dodatkowymi: Możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe/zanikowe, człony różnicowoprądowe oraz napędy zdalne – zwiększa funkcjonalność w systemach automatyki.

Zgodność z Normami

Wyłącznik jest zgodny z wymaganiami norm IEC oraz posiada aprobatę UL 1077, co umożliwia jego stosowanie jako supplementary protector w sieciach AC do 480 V (w konfiguracji 2- i 3-biegunowej). Posiada certyfikację CE, potwierdzającą spełnienie zasadniczych wymogów bezpieczeństwa obowiązujących na rynku europejskim.

Zastosowanie

Wyłącznik nadprądowy 5SY5206-7 znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych, gdzie wymagana jest niezawodna ochrona przewodów oraz odbiorników przed przetężeniami. Sprawdza się w obwodach o podwyższonym prądzie rozruchowym oraz w instalacjach, w których występuje napięcie stałe.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie odbiorników silnikowych, transformatorów i zasilaczy impulsowych przed przeciążeniem i zwarciem.
• Stosowanie w instalacjach fotowoltaicznych (strona DC) oraz systemach zasilania awaryjnego i UPS.
• Jako wyłącznik główny lub odłącznik w szafach sterowniczych i rozdzielniach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów BHP i norm instalacyjnych. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 6 A zgodnie z normą PN-HD 60364. Moment dokręcania zacisków musi być zgodny z dokumentacją techniczną producenta (zazwyczaj 2–3 Nm). Stosuj przewody o odpowiedniej izolacji i końcówkach kablowych.

FAQ

• Czy wyłącznik nadaje się do obwodów prądu stałego (DC) o napięciu 440 V? Tak, model 5SY5206-7 jest przystosowany do pracy w sieciach DC o napięciu do 440 V, pod warunkiem zastosowania połączenia szeregowego biegunów (2-biegunowy). W instalacjach DC należy uwzględnić polaryzację i zalecenia producenta.
• Jaki jest stopień ochrony IP tego wyłącznika? Dla aparatury modułowej montowanej w rozdzielnicy standardowy stopień ochrony to IP20 (ochrona przed dotknięciem palcem). Po zabudowie w rozdzielnicy szczelnej (np. IP54) ochrona całego zestawu jest wyższa – sam wyłącznik nie posiada własnego stopnia IP podanego w danych.
• Czy można podłączyć do niego styki pomocnicze lub wyzwalacz wzrostowy? Tak, wyłącznik został zaprojektowany do współpracy z akcesoriami dodatkowymi (styki pomocnicze, wyzwalacze wzrostowe i zanikowe, człony różnicowoprądowe oraz napędy zdalne). Akcesoria należy dobierać zgodnie z katalogiem producenta – montaż po lewej stronie wyłącznika.
