Wyłącznik nadprądowy uniwersalny DC 440V AC 400V 10kA, 2-bieg., B, 10A | 5SY5210-6 Siemens

Alternatywny kod produktu: 5SY52106

Opis i Kluczowe Cechy

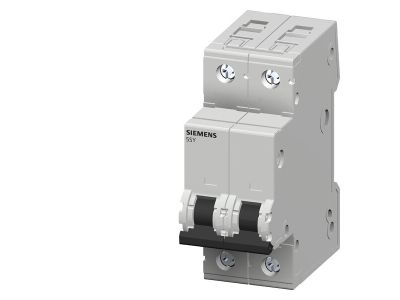

Wyłącznik nadprądowy Siemens SENTRON 5SY5210-6 to dwubiegunowy wyłącznik instalacyjny o charakterystyce B, prądzie znamionowym 10A i zdolności wyłączania 10kA. Przeznaczony do pracy w obwodach prądu przemiennego do 400V oraz stałego do 440V, co czyni go uniwersalnym rozwiązaniem zarówno dla standardowych instalacji AC, jak i specjalistycznych aplikacji DC, np. w systemach fotowoltaicznych. Dzięki systemowi montażu bez użycia narzędzi oraz dwukomorowemu zaciskowi instalacja i okablowanie są szybkie i wygodne.

• Napięcie AC 400V / DC 440V: Uniwersalne zastosowanie – jeden wyłącznik obsługuje zarówno obwody prądu przemiennego, jak i stałego, co redukuje liczbę potrzebnych produktów w szafie sterowniczej.
• Prąd zwarciowy 10kA (Icn): Wysoka zdolność wyłączania zapewnia skuteczną ochronę przed skutkami zwarć w sieciach o dużym prądzie zwarcia, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Charakterystyka B (3-5 In): Doskonała ochrona przewodów i odbiorników w obwodach o charakterze rezystancyjnym lub z niewielkimi prądami rozruchowymi – typowa dla instalacji mieszkaniowych i oświetleniowych.
• Montaż i demontaż bez narzędzi: Podwójny suwak umożliwia szybkie i bezpieczne wpięcie/wypięcie wyłącznika z szyny TH35 bez użycia śrubokręta – skraca czas instalacji i ułatwia wymianę.
• Dwukomorowy zacisk: Zwiększona wygoda okablowania – umożliwia podłączenie przewodów o różnych przekrojach oraz łączenie szyn zbiorczych bez dodatkowych adapterów.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SY5210-6 jest certyfikowany zgodnie z europejskimi normami dla wyłączników instalacyjnych oraz posiada oznakowanie CE. Produkt spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną eksploatację w standardowych warunkach sieciowych.

Zastosowanie

Uniwersalność napięciowa i niezawodna charakterystyka B czynią ten wyłącznik odpowiednim do szerokiego zakresu obwodów w budynkach mieszkalnych, użytkowych i lekkich instalacjach przemysłowych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w domach i biurach.
• Zabezpieczenie linii zasilających urządzenia gospodarstwa domowego (kuchnie, pralnie, pompy).
• Stosowanie w rozdzielnicach systemów fotowoltaicznych jako ochrona strony DC przed przeciążeniami i zwarciami.
• Ochrona obwodów sterowania i automatyki budynkowej (kotły, rekuperatory, centrale wentylacyjne).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Wyłącznik instaluje się na szynie TH35 (DIN 35 mm). Dokręcaj zaciski momentem zgodnym z dokumentacją producenta (zalecany 2,0-2,5 Nm). Przekrój przyłączanych przewodów dobierz do prądu znamionowego (min. 1,5 mm², max. 16 mm² dla przewodów linki/sztywnej). Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych w rozdzielnicy.

FAQ

• Czy wyłącznik nadaje się do obwodów prądu stałego (DC)? Tak, model 5SY5210-6 został zaprojektowany do pracy zarówno w obwodach AC (do 400V), jak i DC (do 440V). Sprawdza się m.in. w instalacjach fotowoltaicznych oraz bateryjnych systemach zasilania.
• Jaka jest charakterystyka wyzwalania i do czego służy? Charakterystyka B oznacza wyzwalanie przy prądzie 3-5 krotności prądu znamionowego (10A). Jest przeznaczona do ochrony obwodów o niewielkich prądach rozruchowych – idealna do gniazd, oświetlenia i urządzeń bez silników.
• Czy montaż wymaga użycia narzędzi? Nie – wyłącznik wyposażono w podwójny suwak, który umożliwia ręczne wpięcie i wypięcie urządzenia z szyny TH35 bez użycia śrubokręta. Demontaż również odbywa się bez narzędzi.
