Wyłącznik nadprądowy 400V 6kA, 4-bieg., C, 4A, głęb.=70mm | 5SY6404-7 Siemens

Alternatywny kod produktu: 5SY64047

Opis i Kluczowe Cechy

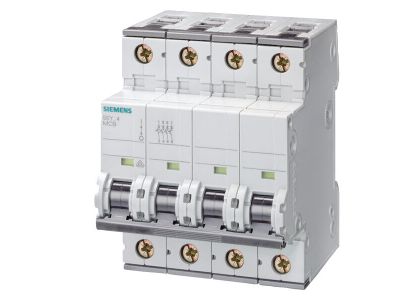

Wyłącznik nadprądowy Siemens 5SY6404-7 to czterobiegunowe urządzenie modułowe o prądzie znamionowym 4 A i charakterystyce wyzwalania C. Zaprojektowany do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach budynkowych oraz przemysłowych. Zdolność zwarciowa 6 kA przy napięciu 400 V AC zapewnia skuteczne przerywanie prądów zwarciowych w typowych sieciach rozdzielczych. Głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 4 A: Zabezpiecza obwody o niewielkim obciążeniu, np. oświetlenie LED, sterowniki czy małe silniki, przed ryzykiem przegrzania i uszkodzenia izolacji.
• Charakterystyka C: Wyzwalanie przy prądzie 5-10 krotności In – przeznaczone do obwodów z odbiornikami o charakterze indukcyjnym (silniki, transformatory) lub o zwiększonym prądzie rozruchu.
• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne wyłączenie prądów zwarciowych w sieciach przemysłowych i budynkowych, minimalizując ryzyko uszkodzenia aparatury.
• 4 bieguny (3 fazy + N): Zabezpiecza wszystkie przewody fazowe i neutralny w obwodach trójfazowych z przewodem neutralnym.
• Kompatybilność z akcesoriami modułowymi: Możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe/zanikowe, człony różnicowoprądowe oraz napędy zdalne (zgodnie z ofertą producenta).

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SY6404-7 spełnia wymagania norm IEC oraz posiada aprobatę UL 1077 umożliwiającą stosowanie jako supplementary protector w sieciach AC do 480 V (wersje 2- i 3-biegunowe) oraz 277 V (wersje 1-biegunowe). Urządzenie przeznaczone jest do sieci prądu przemiennego o napięciu do 250/440 V oraz prądu stałego do 60 V. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy 5SY6404-7 znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych, gdzie wymagana jest ochrona obwodów z odbiornikami o podwyższonym prądzie rozruchowym. Sprawdza się zarówno jako zabezpieczenie obwodów odbiorczych, jak i jako wyłącznik główny do odłączania napięcia.

• Ochrona obwodów silników elektrycznych małej mocy, transformatorów sterowniczych i zasilaczy.
• Zabezpieczenie linii oświetleniowych z oprawami LED lub świetlówkami.
• Stosowanie w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Jako zabezpieczenie torów zasilających sterowniki PLC i szafy automatyki.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 4 A oraz do warunków zwarciowych.

FAQ

• Czy wyłącznik nadprądowy 5SY6404-7 ma podświetlenie? Nie, jest to standardowy wyłącznik modułowy bez wbudowanego podświetlenia. W razie potrzeby sygnalizacji stanu można zastosować oddzielne moduły sygnalizacyjne.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje konkretnego stopnia IP dla pojedynczego wyłącznika. Typowa aparatura modułowa przeznaczona do montażu w rozdzielnicy ma stopień ochrony IP20 (ochrona przed dotknięciem palcem i ciałami stałymi >12 mm).
• Jakie napięcie stałe może być stosowane? Według danych producenta wyłącznik nadaje się do sieci prądu stałego o napięciu do 60 V.
