Wyłącznik nadprądowy 400V 6kA, 3+N-bieg. C, 25A, głęb.=70mm | 5SY6625-7 Siemens

Alternatywny kod produktu: 5SY66257

Opis i Kluczowe Cechy

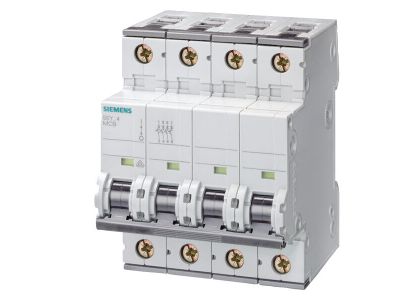

Wyłącznik nadprądowy Siemens 5SY6625-7 to 3+N-biegunowe urządzenie o charakterystyce C, prądzie znamionowym 25 A i zdolności zwarciowej 6 kA przy napięciu 400 V AC. Głębokość aparatu wynosi 70 mm. Przeznaczony do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach budynkowych oraz przemysłowych.

• Charakterystyka C: Zapewnia selektywną ochronę obwodów z obciążeniami o charakterze indukcyjnym i silnikowym – wyzwalanie przy prądzie 5–10 krotności prądu znamionowego.
• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w liniach zasilających większe odbiorniki lub grupy odbiorów.
• Zdolność zwarciowa 6 kA przy 400 V: Gwarantuje niezawodne wyłączenie prądów zwarciowych o wartości do 6 kA, chroniąc instalację przed uszkodzeniami termicznymi i dynamicznymi.
• Konstrukcja 3+N (4-biegunowa): Odpowiednia do sieci trójfazowych z przewodem neutralnym – jeden człon chroni przewód N, co zwiększa bezpieczeństwo w przypadku asymetrii obciążenia.
• Głębokość 70 mm: Kompaktowa obudowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni, zachowując standardową szerokość modułową.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC dotyczących wyłączników nadprądowych do sieci prądu przemiennego o napięciu do 250/440 V. Posiada również aprobatę UL 1077, co umożliwia stosowanie go jako supplementary protector w sieciach AC do 480 V (wersje 2- i 3-biegunowe) oraz 277 V (wersje 1-biegunowe). Urządzenie posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy 5SY6625-7 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych, przemysłowych oraz mieszkalnych. Służy do ochrony linii zasilających, sterowania i zabezpieczania odbiorników końcowych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach użyteczności publicznej.
• Zabezpieczenie silników elektrycznych, pomp, wentylatorów i innych urządzeń o charakterze indukcyjnym.
• Stosowanie jako wyłącznik główny w podrozdzielnicach przemysłowych, umożliwiający odłączanie i rozłączanie obwodów pod napięciem.
• Współpraca z członami różnicowoprądowymi, stykami pomocniczymi, wyzwalaczami wzrostowymi i zanikowymi oraz napędami zdalnymi – rozszerzenie funkcjonalności w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie DIN TH35 (35 mm). Przewody należy podłączać zgodnie z oznaczeniami na obudowie, dobierając przekrój do prądu znamionowego (zalecany przekrój 1,5–10 mm² w zależności od warunków). Momenty dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność działania wyzwalaczy i ciągłość połączeń.

FAQ

• Czy wyłącznik nadprądowy 5SY6625-7 może być stosowany w sieciach prądu stałego? Tak, według danych producenta dopuszcza się jego stosowanie w sieciach prądu stałego o napięciu do 60 V (w zależności od konfiguracji biegunów).
• Jaki jest stopień ochrony obudowy wyłącznika? Stopień ochrony IP nie został podany w danych katalogowych – standardowo aparatura modułowa montowana w rozdzielnicy posiada ochronę IP20 (nie dotyczy stref wilgotnych).
• Czy wyłącznik można wyposażyć w styki pomocnicze i wyzwalacze? Tak, urządzenie przewidziano do współpracy z komponentami dodatkowymi: stykami pomocniczymi, członami różnicowoprądowymi, wyzwalaczami wzrostowymi i zanikowymi oraz napędami zdalnymi (szczegóły w dokumentacji technicznej).
