Wyłącznik nadprądowy 400V 6kA, 3+N-bieg. C, 20A, głęb.=70mm | 5SY6620-7 Siemens

Alternatywny kod produktu: 5SY66207

Opis i Kluczowe Cechy

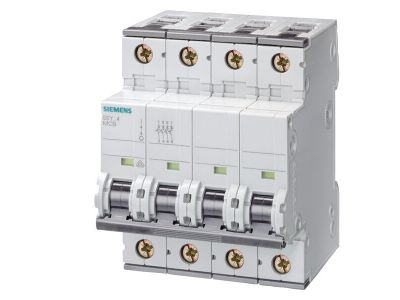

Wyłącznik nadprądowy 5SY6620-7 to 3+N-biegunowe urządzenie modułowe o charakterystyce wyzwalania C i prądzie znamionowym 20 A. Zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Dzięki zdolności zwarciowej 6 kA przy napięciu 400 V AC zapewnia bezpieczne odłączanie w warunkach awaryjnych. Głębokość wynosi 70 mm, co ułatwia montaż w standardowych rozdzielnicach.

• Charakterystyka wyzwalania C: Szybkie wyłączanie w przypadku zwarć oraz opóźnione przy przeciążeniach – odpowiednia dla obwodów z silnikami i transformatorami, ogranicza ryzyko wyłączeń zakłóceniowych.
• Prąd znamionowy 20 A: Bezpieczna praca w obwodach o znacznym obciążeniu, np. w instalacjach oświetleniowych i gniazdach w budynkach mieszkalnych i przemysłowych.
• Zdolność zwarciowa 6 kA (400 V AC): Gwarantuje skuteczne przerywanie prądów zwarciowych, chroniąc przewody i odbiorniki przed uszkodzeniami termicznymi i dynamicznymi.
• Konfiguracja 3+N-biegunowa: Ochrona trzech faz oraz przewodu neutralnego w jednym urządzeniu – oszczędność miejsca w rozdzielnicy i prostsze okablowanie.
• Głębokość 70 mm: Kompaktowe wymiary ułatwiające zabudowę w szafach i rozdzielnicach o ograniczonej przestrzeni.

Zgodność z Normami

Wyłącznik nadprądowy 5SY6620-7 jest zgodny z wymogami norm IEC oraz posiada aprobatę UL 1077, co umożliwia jego stosowanie jako supplementary protector w sieciach prądu przemiennego do 480 V (dla wersji 2- i 3-biegunowych) oraz 277 V (wersje 1-biegunowe). Produkt posiada oznaczenie CE i spełnia obowiązujące dyrektywy europejskie.

Zastosowanie

Uniwersalny wyłącznik nadprądowy przeznaczony do ochrony obwodów odbiorczych w instalacjach budynkowych i przemysłowych. Sprawdza się zarówno w roli zabezpieczenia głównego, jak i odłącznika miejscowego. Typowe obszary zastosowania:

• Ochrona obwodów gniazd wtykowych i oświetlenia w budownictwie mieszkaniowym oraz biurowym.
• Zabezpieczenie odbiorników w maszynach i urządzeniach przemysłowych (sterowniki, pompy, wentylatory).
• Stosowanie jako wyłącznik główny do odłączania i rozłączania urządzeń spod napięcia podczas prac serwisowych.
• Montaż w rozdzielnicach głównych i podrozdzielnicach w sieciach TN‑S, TN‑C‑S i TT.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu znamionowego 20 A oraz przewidywanego obciążenia, zgodnie z obowiązującymi normami. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Wyłącznik montuj w pozycji pionowej, z zachowaniem odstępów wentylacyjnych.

FAQ

• Czy wyłącznik nadprądowy 5SY6620-7 ma podświetlenie/LED? Nie – jest to standardowy wyłącznik nadprądowy bez wskaźników świetlnych. Sygnalizację zadziałania można uzyskać za pomocą styków pomocniczych (dostępnych jako akcesoria).
• Jaki jest stopień ochrony (IP) tego wyłącznika? W dostarczonych danych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20 od strony czołowej. W przypadku montażu w warunkach narażenia na wilgoć lub kurz należy zastosować dodatkową obudowę.
• Czy ten wyłącznik może pracować w sieci prądu stałego? Tak – dopuszczalne jest stosowanie w sieciach prądu stałego o napięciu do 60 V DC (zgodnie z notą katalogową). W zastosowaniach DC konieczne jest sprawdzenie charakterystyki wyzwalania oraz zdolności łączeniowej dla konkretnego obwodu.
