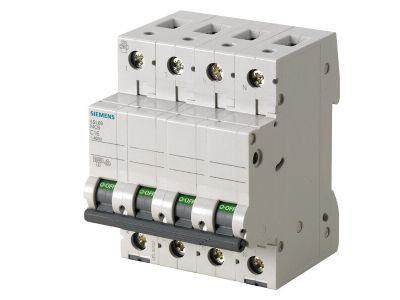

Wyłącznik nadprądowy 400V 6kA, 3+N-bieg., B, 25A | 5SL6625-6 Siemens

Alternatywny kod produktu: 5SL66256

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SL6625-6 (3+N-biegowy, charakterystyka B, 25 A) przeznaczony jest do ochrony przewodów i urządzeń przed skutkami przeciążeń i zwarć w instalacjach budynkowych oraz przemysłowych. Dzięki prądowi znamionowemu 25 A i zdolności zwarciowej 6 kA zapewnia bezpieczne odłączanie obwodów o znacznym obciążeniu, minimalizując ryzyko uszkodzenia izolacji i sprzętu.

• Prąd znamionowy 25 A: Odpowiedni do zabezpieczania obwodów odbiorników dużej mocy, np. silników, grzałek czy rozdzielnic podrzędnych.
• Charakterystyka B: Szybkie wyłączanie przy prądach zwarciowych (3-5 In), idealna do ochrony obwodów z urządzeniami elektronicznymi i oświetleniem.
• Zdolność zwarciowa 6 kA: Gwarantuje skuteczne przerywanie prądów zwarciowych w sieciach przemysłowych i budynkowych o napięciu 400 V AC.
• Wielkość 3+N-biegowa: Umożliwia jednoczesne odłączanie trzech faz oraz przewodu neutralnego, zwiększając bezpieczeństwo w instalacjach trójfazowych.
• Możliwość rozbudowy: Kompatybilny z akcesoriami, takimi jak styki pomocnicze, człony różnicowoprądowe, wyzwalacze wzrostowe i zanikowe oraz napędy zdalne.

Zgodność z Normami

Wyłącznik jest zgodny z normami IEC oraz posiada aprobatę UL 1077, co umożliwia stosowanie go jako supplementary protector w sieciach AC do 480 V (wersje 2- i 3-biegunowe) oraz 277 V (1-biegunowe). Urządzenie posiada certyfikat CE i jest przeznaczone do sieci prądu przemiennego o napięciu do 250/440 V oraz prądu stałego do 60 V.

Zastosowanie

Wyłącznik nadprądowy 5SL6625-6 sprawdzi się w szerokim zakresie instalacji – od rozdzielnic mieszkaniowych po przemysłowe tablice sterownicze. Jego parametry czynią go uniwersalnym elementem zabezpieczającym.

• Ochrona obwodów gniazd wtyczkowych, oświetlenia i urządzeń AGD w budynkach mieszkalnych i biurowych.
• Zabezpieczanie linii zasilających maszyny, silniki i piece przemysłowe w zakładach produkcyjnych.
• Jako wyłącznik główny w tablicach rozdzielczych do odłączania całych sekcji instalacji pod napięciem.
• W sieciach prądu stałego (do 60 V) – ochrona urządzeń telekomunikacyjnych i automatyki.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 25 A (zalecany min. 4 mm² Cu dla długotrwałego obciążenia). Momenty dokręcania zacisków – stosuj wartości podane w dokumentacji producenta.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, model 5SL6625-6 nie jest wyposażony w podświetlenie ani wskaźnik zadziałania. Stan wyłącznika można ocenić po położeniu dźwigni (ON/OFF).
• Jaki jest stopień ochrony IP? Dla wyłączników nadprądowych montowanych w rozdzielnicach modułowych standardowo przyjmuje się IP20 (ochrona przed dotknięciem palcem i ciałami stałymi >12 mm). Konkretna wartość dla tego modelu nie jest podana w danych producenta, ale przy montażu w obudowie o odpowiedniej klasie IP całość zapewni wymaganą ochronę.
• Do jakich sieci można go stosować? Wyłącznik przeznaczony jest do sieci prądu przemiennego o napięciu do 250/440 V (faza-neutralny / faza-faza) oraz prądu stałego do 60 V. Posiada również aprobatę UL 1077 – w sieciach AC do 480 V (2- i 3-biegunowe) i 277 V (1-biegunowe).
