Wyłącznik nadprądowy 400V 6kA, 2-bieg., C, 4A | 5SL6204-7 Siemens

Alternatywny kod produktu: 5SL62047

Opis i Kluczowe Cechy

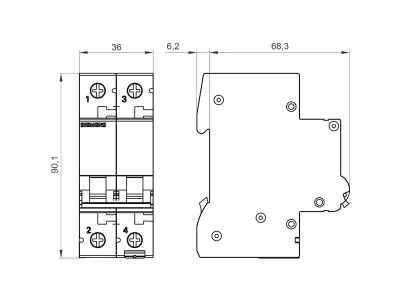

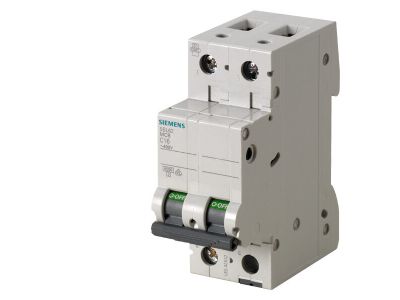

Wyłącznik nadprądowy o symbolu 5SL6204-7 to dwubiegunowe urządzenie modułowe przeznaczone do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 4A i charakterystyce C zapewnia selektywną ochronę obwodów o umiarkowanym prądzie rozruchowym, np. w odbiornikach silnikowych. Napięcie znamionowe 400V AC oraz zdolność łączeniowa 6kA gwarantują bezpieczne wyłączanie zwarć w typowych sieciach budynkowych i przemysłowych.

• Charakterystyka C: Zaprojektowana do odbiorników o wyższych prądach rozruchowych (silniki, transformatory) – wyłącznik nie zadziała fałszywie przy krótkotrwałych przeciążeniach, a jednocześnie szybko odetnie zwarcie.
• Prąd znamionowy 4 A: Umożliwia bezpieczną pracę w obwodach o niewielkim obciążeniu ciągłym, chroniąc przewody i odbiorniki przed przegrzaniem.
• Napięcie 400 V AC: Przystosowany do pracy w układach trójfazowych (L-L) oraz jednofazowych (L+N) w instalacjach do 440 V.
• Zdolność łączeniowa 6 kA: Skutecznie wyłącza zwarcia o prądzie do 6 kA, spełniając wymagania większości rozdzielnic głównych i podrozdzielnic.
• Wersja dwubiegunowa: Odpowiednia do ochrony obwodów 1-fazowych z przewodem neutralnym (L+N) lub jako wyłącznik w obwodzie jednofazowym z oddzielnym N.

Zgodność z Normami

Wyłącznik nadprądowy 5SL6204-7 spełnia wymagania norm IEC (prąd przemienny do 250/440 V) oraz posiada aprobatę UL 1077, co umożliwia stosowanie go jako supplementary protector w sieciach AC do 480 V (dla wersji 2- i 3-biegunowych). Dopuszczalny jest także montaż w sieciach prądu stałego o napięciu do 60 V. Urządzenie posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy znajduje zastosowanie w rozdzielnicach budynkowych, przemysłowych oraz w maszynach, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem. Sprawdza się w obwodach o charakterystyce odbiorców wymagających charakterystyki C.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających odbiorniki silnikowe (wentylatory, pompy, sprężarki) w instalacjach przemysłowych.
• Jako wyłącznik główny do odłączania i rozłączania urządzeń spod napięcia w rozdzielnicach.
• Stosowanie jako supplementary protector w sieciach AC do 480 V zgodnie z UL 1077 (dla wariantów 2- i 3-biegunowych).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach. Przed montażem należy sprawdzić zgodność parametrów sieci (napięcie, prąd zwarciowy) z danymi katalogowymi. Przekrój przewodów dobrać zgodnie z obciążalnością prądową dla prądu 4 A. Zaciski dokręcać momentem zgodnym z dokumentacją producenta. W przypadku stosowania w sieci prądu stałego (do 60 V) należy uwzględnić polaryzację zgodnie z instrukcją.

FAQ

• Jakie jest przeznaczenie charakterystyki C? Charakterystyka C jest zalecana do obwodów, w których występują odbiorniki o podwyższonym prądzie rozruchowym (np. silniki, transformatory). Wyłącznik nie wyłącza się przy krótkotrwałych przeciążeniach, a jednocześnie zapewnia szybkie zadziałanie przy zwarciach.
• Czy wyłącznik można stosować w sieci trójfazowej? Tak, wyłącznik dwubiegunowy (2P) może być używany w układzie jednofazowym L+N lub jako wyłącznik w obwodzie międzyfazowym (L1-L2) w sieci trójfazowej, o ile napięcie między fazami nie przekracza 400 V.
• Jaka jest maksymalna zdolność łączeniowa? Zdolność łączeniowa wyłącznika wynosi 6 kA dla prądu przemiennego. Oznacza to, że jest w stanie bezpiecznie wyłączyć zwarcie o prądzie skutecznym do 6 kA, co wystarcza do większości typowych rozdzielnic w budynkach.
