Wyłącznik nadprądowy 400V 6kA, 2-bieg., C, 16A, głęb.=70mm | 5SY6216-7 Siemens

Alternatywny kod produktu: 5SY62167

Opis i Kluczowe Cechy

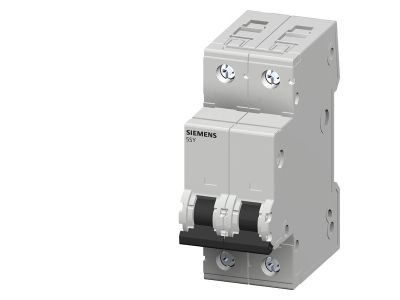

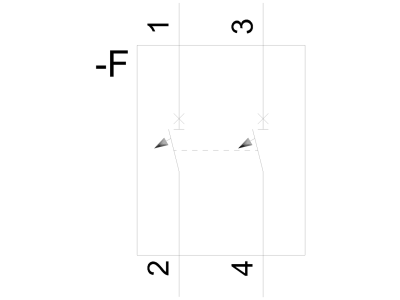

Wyłącznik nadprądowy o symbolu 5SY6216-7 to dwubiegunowe urządzenie ochronne przystosowane do napięcia 400 V AC oraz prądu znamionowego 16 A. Charakterystyka C zapewnia selektywne wyłączanie w obwodach, gdzie występują podwyższone prądy rozruchowe – idealne do zabezpieczania odbiorników takich jak silniki czy transformatory. Zdolność zwarciowa 6 kA gwarantuje pewne rozłączenie w instalacjach o standardowej impedancji pętli zwarcia. Głębokość zabudowy 70 mm ułatwia montaż w rozdzielnicach modułowych.

• Prąd znamionowy 16 A: odpowiedni do ochrony obwodów gniazd wtykowych, oświetlenia oraz urządzeń o średnim poborze mocy – zapobiega przegrzaniu przewodów i izolacji.
• Charakterystyka wyzwalania C: opóźnione wyzwalanie w zakresie przeciążeń pozwala na bezpieczną pracę z urządzeniami generującymi krótkie impulsy rozruchowe (np. silniki, kompresory) bez zbędnych wyłączeń.
• Zdolność zwarciowa 6 kA: w warunkach zwarcia wyłącznik bezpiecznie przerywa prąd o wartości do 6 kA, chroniąc dalszą część instalacji i zapewniając ciągłość dostaw energii.
• Napięcie pracy 400 V AC / 60 V DC: uniwersalność zastosowania – sprawdza się w sieciach trójfazowych (przewód fazowy do 400 V międzyfazowego) oraz w obwodach prądu stałego niskiego napięcia (np. sterowanie, automatyka).
• Możliwość rozbudowy o akcesoria: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/zanikowe, człony różnicowo-prądowe oraz napędy zdalne – co ułatwia integrację z systemami automatyki i sygnalizacji.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC oraz posiada aprobatę UL 1077 (Supplementary Protector), co umożliwia stosowanie w instalacjach AC do 480 V (w wersji 2‑ i 3‑biegunowej) oraz 277 V (w wersji 1‑biegunowej). Urządzenie oznaczone jest znakiem CE.

Zastosowanie

Dzięki parametrom i kompaktowej budowie wyłącznik nadaje się do szerokiego spektrum instalacji – od domowych rozdzielnic po przemysłowe szafy sterownicze. Typowe scenariusze użycia to:

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie urządzeń o charakterystyce rozruchowej – silników jednofazowych, pomp, wentylatorów, klimatyzatorów.
• Jako wyłącznik główny lub odłącznik w rozdzielnicach podrzędnych, umożliwiający bezpieczne odcięcie zasilania podczas prac serwisowych.
• W systemach automatyki budynkowej i sterowania (PLC, styczniki) – w obwodach prądu stałego do 60 V.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Przekrój przewodów dobierz zgodnie z obciążalnością prądową – dla prądu 16 A zaleca się przekrój co najmniej 1,5 mm² (Cu). Momenty dokręcania zacisków oraz dopuszczalne długości odizolowania przewodów należy stosować według dokumentacji producenta. Po zamontowaniu sprawdź działanie wyłącznika testem zadziałania (przycisk „TEST” – jeśli wyposażono).

FAQ

• Czy wyłącznik 5SY6216-7 można stosować w sieci prądu stałego? Tak, jest dopuszczony do pracy w obwodach DC o napięciu do 60 V. Należy jednak pamiętać, że zdolność zwarciowa dla DC może być inna – szczegóły podaje karta katalogowa.
• Jakie akcesoria są kompatybilne z tym wyłącznikiem? Do serii 5SY dostępne są styki pomocnicze (sygnalizacyjne), wyzwalacze wzrostowe i zanikowe, człony różnicowo-prądowe (RCD) oraz napędy zdalne. Lista kompatybilnych modeli znajduje się w dokumentacji technicznej producenta.
• Jaką ochronę zapewnia charakterystyka C? Wyłącznik o charakterystyce C wyzwala w zakresie przeciążeń przy prądzie 5–10 krotności prądu znamionowego (dla 16 A: 80–160 A), a w przypadku zwarcia – natychmiastowo. Jest to optymalne rozwiązanie dla obwodów z urządzeniami o umiarkowanym prądzie rozruchowym, gdzie standardowa charakterystyka B mogłaby powodować niepotrzebne wyłączenia.
