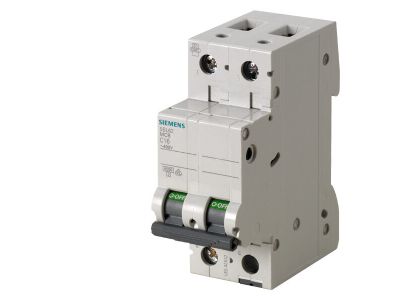

Wyłącznik nadprądowy 400V 6kA, 2-bieg., B, 16A | 5SL6216-6 Siemens

Alternatywny kod produktu: 5SL62166

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 5SL6216-6 to 2-biegunowe urządzenie o prądzie znamionowym 16A, napięciu znamionowym 400V i zdolności zwarciowej 6kA. Charakterystyka B zapewnia szybkie wyłączenie w przypadku zwarć i przeciążeń w obwodach o charakterze rezystancyjnym i mieszanym, co przekłada się na skuteczną ochronę instalacji oraz podłączonych odbiorników. Model ten przeznaczony jest do montażu w rozdzielnicach na szynie TH35.

• Prąd znamionowy 16A: pozwala zabezpieczać obwody o znacznym obciążeniu, takie jak linie gniazd wtyczkowych czy oświetlenia, bez ryzyka przegrzania styków.
• Zdolność zwarciowa 6kA: gwarantuje niezawodne wyłączenie przy wysokich prądach zwarciowych, chroniąc instalację i urządzenia przed uszkodzeniem.
• Napięcie znamionowe 400V AC: umożliwia pracę w sieciach trójfazowych oraz aplikacjach jednofazowych z napięciem fazowym 230V.
• Wersja 2-biegunowa: zapewnia jednoczesne odłączanie obu przewodów (L+N w układzie jednofazowym lub dwóch faz) dla pełnej izolacji obwodu.
• Charakterystyka B: dedykowana do obwodów o niewielkich prądach rozruchowych (np. oświetlenie, gniazda) – wyzwolenie następuje przy 3-5 krotności prądu znamionowego, co minimalizuje zbędne wyłączenia.

Zgodność z Normami

Wyłącznik nadprądowy 5SL6216-6 spełnia wymagania norm IEC oraz posiada aprobatę UL 1077. Dzięki aprobacie UL może być stosowany jako supplementary protector w sieciach prądu przemiennego o napięciu do 480V (dla wersji 2- i 3-biegunowych). Urządzenie posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy 5SL6216-6 sprawdza się w rozdzielnicach budynkowych i przemysłowych, gdzie wymagane jest niezawodne zabezpieczenie obwodów przed przeciążeniem i zwarciem. Jest uniwersalnym rozwiązaniem do instalacji o napięciu 400V AC oraz sieci prądu stałego do 60V DC.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie urządzeń przemysłowych o niewielkich prądach rozruchowych (maszyny, sterowniki, układy automatyki).
• Stosowanie jako wyłącznik główny lub odłącznik w instalacjach jednofazowych (2-biegunowe odcięcie L+N).
• Praca w sieciach prądu stałego o napięciu do 60V DC (np. szafy sterownicze, układy zasilania awaryjnego).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego 5SL6216-6 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie TH35 (zgodnie z normą DIN) w rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków należy dobierać zgodnie z dokumentacją techniczną producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy wyłącznik 5SL6216-6 można stosować w sieci prądu stałego? Tak, urządzenie dopuszczone jest do pracy w sieciach prądu stałego o napięciu do 60V DC.
• Jakie obciążenia najlepiej zabezpiecza charakterystyka B? Charakterystyka B jest przeznaczona do obwodów o charakterze rezystancyjnym i mieszanym, takich jak oświetlenie, gniazda wtyczkowe oraz urządzenia o niskim prądzie rozruchowym (np. elektronika użytkowa).
• Czy do wyłącznika można dobrać akcesoria (wyzwalacze, styki pomocnicze)? Seria wyłączników 5SL jest przystosowana do montażu opcjonalnych akcesoriów, takich jak styki pomocnicze, człony różnicowo-prądowe, wyzwalacze wzrostowe/zanikowe oraz napędy zdalne. Przed zakupem należy sprawdzić kompatybilność z konkretnym modelem w karcie katalogowej producenta.
